Modular Frame

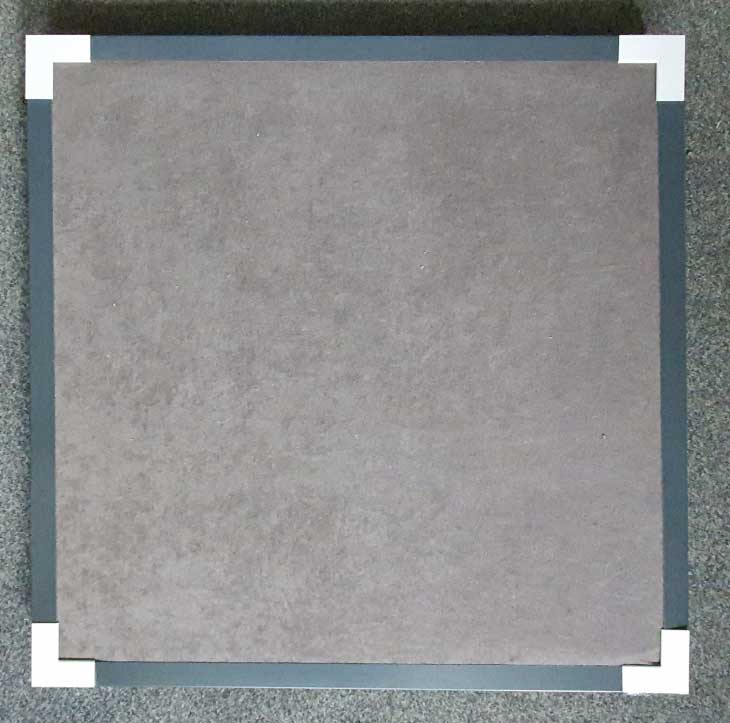

Detail kovového ráme na paneloch Frame 60mm a 20mm

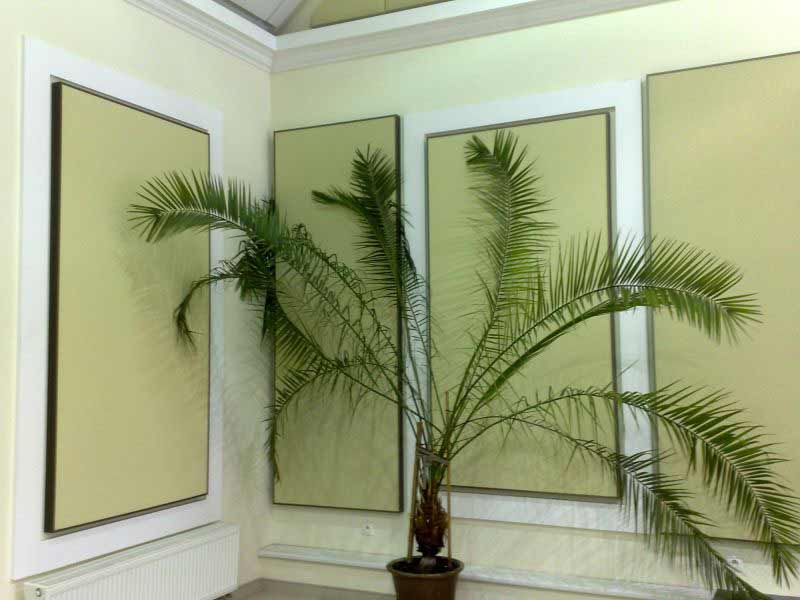

Panel Frame povrch Coral v kovovom ráme Kunsthalle Košice var.A2

Ďalšie fotky (5)

Konfigurovateľný produkt Výber farby možná vizualizácia zadarmo

Panel v odolnom eloxovanom ráme. Aplikuje sa celoplošne alebo ako sólo panel podľa potreby. Panely majú dobrú mechanickú odolnosť a rôzne akustické vlastnosti podľa potreby. viac

Doprava a platba

Popis výrobku

Varianta panelov s eloxovanými U profilmi farby podľa RAL s textilným alebo sklovláknitým povrchom. Aplikuje sa celoplošne alebo sólo podľa potreby. Výhodou panelov je atypické rozmery ako aj XXL veľkosť. Dajú sa vešať na stenu akop aj na strop.

Vlastnosti výrobku

Kategória / materiál	stenový panel / minerálne vlákno
Povrchová úprava	Textília, sklotkanina Coral, Wood, Samson
Zvuková pohltivosť	alfa w = 0,9 podľa hrúbky
Stupeň horľavosti	A2 s1, d0
Mechanická odolnosť	výborná

Rozmery panelov Frame

Variant		Hrana panelu	Šírka mm	Dlžka mm	Hrúbka mm
Frame	Panel v kovovom ráme. Rozmer panelov 1200 x 1200-2000 mm	U profil elox	600-1200	1200, 1500,2000	60

Základné povrchové úpravy panelov

Textúrovaná sklotkanina
Viac info

Imitácia dreva
Viac info

Semišovaná tkanina
Viac info

Odolná sivá tkanina
Viac info

Široký výber farieb
Viac info

Vystužená sklotkanina
Viac info

Odolný omývateľný povrch
Viac info

Možnosti použitia

Akustický panel Modular Frame je univerzálny panel k použitiu v spoločenských priestoroch ako aj v domácich aplikáciách. Používa sa zvyčajne na súvislý obklad väčších plôch alebo stien, kde nevadí viditeľný raster o šírke 15 mm RAL farby. Môže sa aplikovať na stenu, uchytením priamo na pevný podklad, bez podpornej konštrukcie.

V prípade kín alebo spoločenských priestorov, v ktorých je potrebné aby bol obklad tmavý je možnosť vyrobenia panelov v čiernej farbe s osadením do čiernej konštrukcie

Ukážky riešení

Varianta Wall U

Panel Resident s tkaninou Akutec v U profiloch

Varianta Frame

Panel Resident osadený v U profiloch

Akustické varianty panelov MODULAR

Varianta Modular A2 minerál v rôznych hrúbkach

Vhodná na univerzálne použitie hlavne do veľkých priestorov ako kiná a sály.

Modular 20mm: NRC = 0,57 , αw = 0,50
Modular 40mm: NRC = 0,78 , αw = 0,80
Modular 50mm: NRC = 0,87 , αw = 0,95
Modular 100mm: NRC = 0,91 , αw = 0,95

Varianta Bass A2 minerál Hrúbka 100mm

Vhodná do priestorov s produkciou hudby a všade tam kde treba pohltiť nízke frekvencie /dunenie/ hlavne A100.

Modular Bass A100: NRC = 0,67 , αw = 0,40
Modular Bass P100: NRC = 0,40

Graf znázorňuje porovnanie Ekosound 40mm a Ekosound 40mm s odsadením od steny 200mm.

Ekosound 40mm: NRC = 0,82 αw = 0,80
Ekosound 40mm + 200mm: NRC = 0,94 αw = 0,95

Iné varianty panelov Modular

Označenie názov	Jadro panelu	Hrana / povrch	Iné
Modular	minerál	hladka,balená
PET Modular	PET panel	natur ,balena/Akutec
PET Modular Natur	PET panel	Natur /Natur
MODULAR XXL	minerál	balena/Akutec,AKuglas
Modular Resident	Minerál	hladká,balená
Modular Frame	Minerál	kovový U,T profil / Akutec,AKuglas
Modular Edge	PET panel	natur/ Akutec
Modular Basstrap	minerál	balená/Akutec

Hľadaný produkt je určený hlavne pre	Školy, materské školy, Športoviská, Spoločenské priestory, Kino/Divadlo, Nahrávacie štúdio
Produkt je možné aplikovať na	Stenu
Akú povrchovú úpravu by mal mať produkt?	Textília, Sklotkanina Coral, PET panel Farba
Problém	Hluk/ozvena v miestnosti
Hrúbka prvku	50mm, 100mm
Materiál jadra	Minerálne vlákno - nehorľavé
Povrch	Textília,tkanina
Typ - tvar prvku	Tvar štvorec,obdĺžnik
Vyberte tvar	Obdĺžnikový tvar

Koľko panelov potrebujem na dosiahnutie dobrej akustiky?

Častý dopyt pri požiadavke na lepšiu akustiku je koľko panelov potrebujem. ? Pokúsime sa odpovedať v tomto článku. Z praxe je známy poznatok,že cca 30% panelov z plochy stropu alebo stien dosahuje už veľmi dobré hodnoty utlmenia dozvuku. Pre presnejší výpočet doporučujeme použiť našu kalkulačku....

Odhlučnenie priestoru: Základné informácie a praktické tipy

Samson

Samson je tkaný umývateľný hladký povrch špičkovej kvality. Štandartne je biely.
Používa sa na mechanicky namáhané produkty s vysokou mechanickou odolnosťou.
Je nehorľavý .

Coral

Coral ako jeden z najčastejšie používaných povrchov sa vyznačuje štrukturovaným povrchom. Má výrazný estetický efekt.
Používa sa ako pvrchová úprava na takmer všetky nehorľavé minerálne povrchy ale aj na úpravu filcových panelov. Je možné ho čistiť vlhkou mäkkou kefou.

Tkanina - Memory

Memory je skupinou textílií vysoko mechanicky odolných s odolnosťou voči vode (ľahšie čistenie). Tkanina je opatrená molekulami zabraňujucimi látku pred prenikaním nečistôt. Vďaka tomu sa dajú všetky škvrny rýchlo vyčistiť.
Okrem toho je tkanina opatrená hydrofóbnym záterom, ktorý stažuje pohlcovanie tekutín do hmoty tkaniny a zanecháva kvapky na povrchu látky.

Montáž:

Montáž panelov Resident je veľmi jednoduchá a vhodná do takmer každého priestoru.

Montáž panelov na stenu

Z panelov Resident je možné vyskladať súvislé plochy príp. celé steny. Obvod plôch je lemovaný U profilmi a spoje panelov T profilmi

TIP! Estetický výraz obkladu zlepšíme nepravidelným rozdelením steny na panely rôznych rozmerov a farieb resp. zrušením pravidelného rastra. Viď obrázky.

Varianty rastrovania panelov Resident

príklad rastrovania

Postup: Rozmeriame a upevníme stenové závesy. Otvory a obvody stien orámujeme U profilmi. Vkladáme panely medzi T profily, ktoré upevňujeme o stenu zatlačením do stenových závesov.

Upevnenie stenového závesu

Upevnenie obvodových U profilov

schéma upevnenia T profilov do závesu

zasunutie panelu a T profilu do závesu

upevňovanie U profilov o podlahu alebo stenu

Pohľad z vrchu na U profil nad dverami a T profily

Pohľad spredu na stenu s panelmi Resident

resident frame.pdf (pdf, 2.8 MB)

Technické vlastnosti akustických panelov Obifon a Ekosound

Variant Obifon označenie A2 /minerál/

Horľavosť - Reakcia na oheň

Panely OBIFON sú vyrábané zo 100% minerálnej vlny, ktorá odoláva teplote 1000^oC viac ako dve hodiny bez topenia.
Horľavosť: Panel je zaradený podľa STN EN 13501-1 do skupiny A₂,S₁,d₀ ako nehorľavý.
Šírenie plameňa po povrchu: nulové šírenie plameňa po povrchu podľa STN 730863 pri variante coral.

Odolnosť voči vlhku

Minerálna vlna je nehygroskopický materiál odolný voči 90% relatívnej vlhkosti pri zachovaní 100% rozmerovej stability.Podmienkou je odvetrávanie priestoru a zabránenie kondenzácie vodných pár.

Mechanické vlastnosti

Panely Modular sa vyrábajú z tvrdej kamennej vlny a sú opatrene dvojitou vrstvou sklotkaniny a textílie proti ich poškodeniu pri bežnom úžívaní. Neodolávajú pôsobeniu hrubej sily. Na miesta dotyku s panelmi doporučujeme povrch v tkanine.

Hygiena a čistenie panelov

Kamenná vlna je anorganický materiál a nie je napádaný plesňami, baktériami a ani hubami. Čistenie povrchu mäkkou kefou alebo vysávačom so štetinami podľa návodu pre konkrétnu tkaninu. Povrch Coral je možné jemne čistiť vlhkou handrou alebo jemnou kefou.

Hmotnosť panelov

4500 g/m² pri hrúbke 50mm.
