Akustický panel Modular

Cena
0 € s DPH

Výrobca
Obifon, s.r.o.

Kód produktu
TECH0001

Spresnite výber produktu
51 - New Cream
51 - New Cream
36 - Beige
36 - Beige
1022 - Camel
1022 - Camel
1000 - Sadole
1000 - Sadole
3000 - Chili
3000 - Chili
A18 - Carrot
A18 - Carrot
6 - New Red
6 - New Red
30 - Bordo
30 - Bordo
390 - Light Blue
390 - Light Blue
A81 - Elephant
A81 - Elephant
A1008 - Grey
A1008 - Grey
A95 - Dark Grey
A95 - Dark Grey
A39 - Black
A39 - Black
Coral
Coral
Wood dub
Wood dub

vyrábané na objednávku

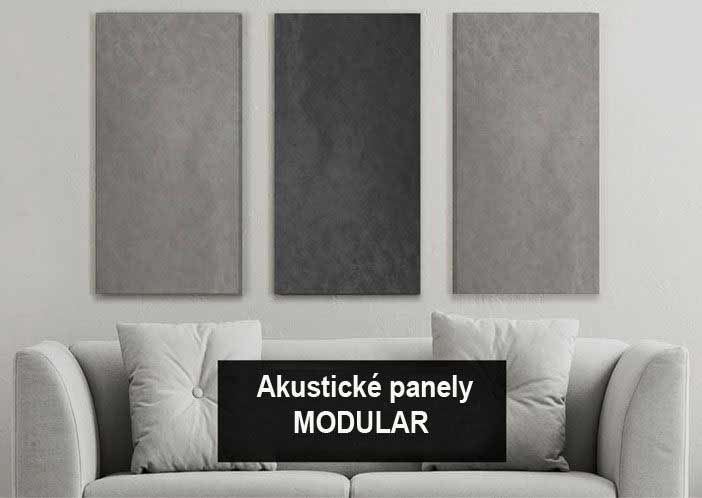

Celočalúnený akustický panel Modular -vhodný do každého priestoru. Aplikuje sa bez viditeľných profilov a líšt, jednotlivo alebo v skupinách. Je variabilný v rozmerovom, tvarovom ako aj farebnom stvárnení. Rôzne akustické varianty. viac

Celočalúnený akustický panel Modular -vhodný do každého priestoru. Aplikuje sa bez viditeľných profilov a líšt, jednotlivo alebo v skupinách. Je variabilný v rozmerovom, tvarovom ako aj farebnom stvárnení. Pohltivá vložka je štandartne panel z minerálneho vlákna alebo z Ekosound-PET vlákna podľa podmienok.

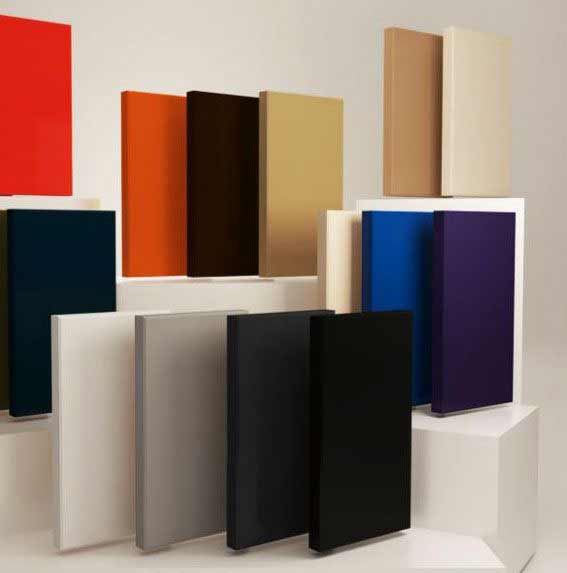

Výhodou je široký výber farieb a typov tkanín,vhodných na povrchovu úpravu. Hrúbka panelov od 20 do 100mm umožnuje vytvárať 3D variacie na stenách.
Panel má v jednom povrchovom prevedení rôzne akustické vlastnosti /širokopásmový,stredné a nízke frekvencie/ ,čím je možné vyskladať požadovaný akustický účinok .

Špecifikácia

Kategória / materiál stenový panel / minerál,PET vlákno
Povrchová úprava Tkanina,sklotkanina Coral
Zvuková pohltivosť alfa w = 0,7-1
Stupeň horľavosti A2 s1,d0 - B s1,d0
mechanická odolnosť podľa materiálu a povrchu


Varianty prevedenia

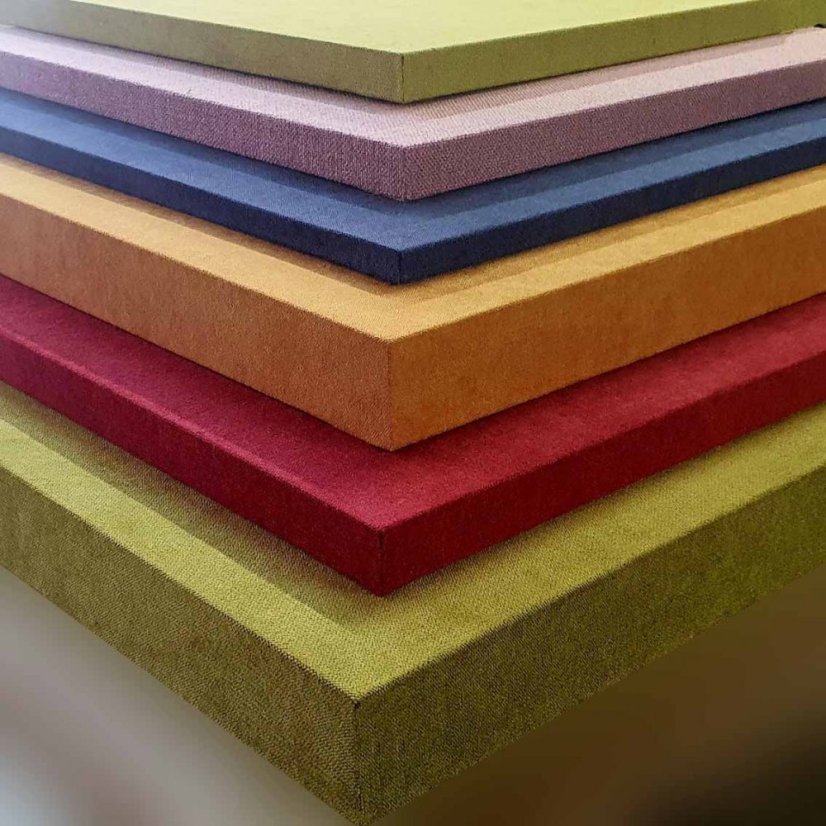

1. Panel Modular  je štandartne celý zabalený v tkanine aj s hranami.
Var.1  Ako jadro je štandartne používaný minerálny panel s horľavosťou A2 s1,d0, označenie Modular A2

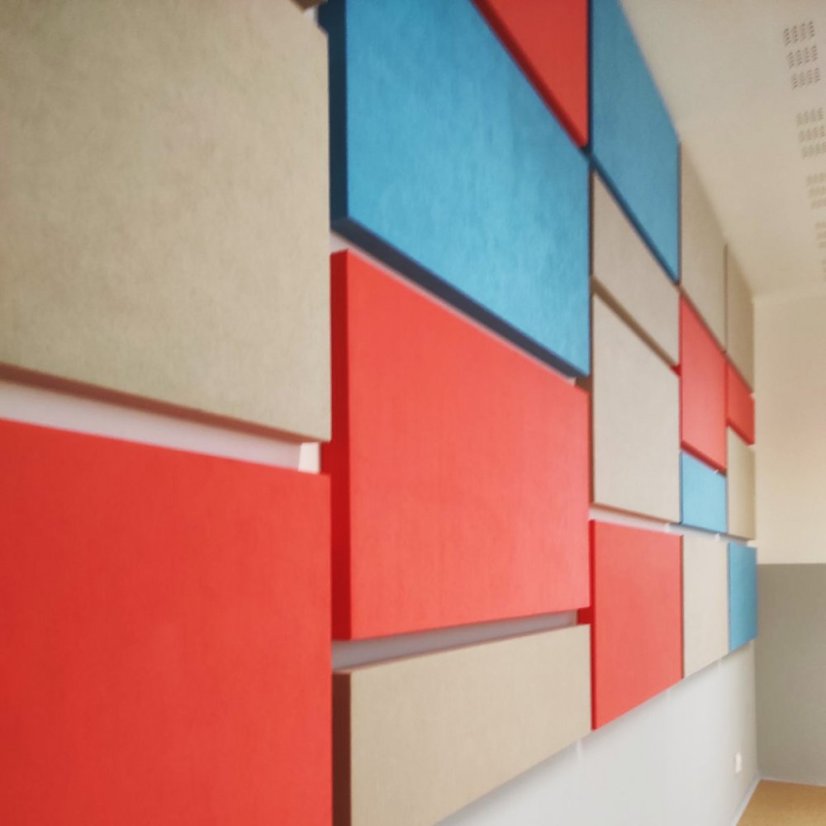

Var.2  Ako jadro môže byť použitý Ekosound PET panel s horľavosťou B s1,d0, označenie Modular B

2. Rozmery celočalúnených panelov Modular  A2 minerál

Rozmery panelov Modular A2 /varianty/ šírka /mm/ dĺžka /mm/ hrúbka /mm/
Modular A2 minerál 500 (coral) 600 (tkanina) 1000, 1200 50,100
Atypické rozmerové rady za príplatok
300-1000 600-1200 20-100

2A. Rozmery celočalúnených panelov Modular   B ekosound

Rozmery panelov Modular B /varianty/ šírka /mm/ dĺžka /mm/ hrúbka /mm/
Modular B Ekosound 600 1200 40
Atypické rozmerové rady za príplatok
200-1200 600-2400 15,30,40

3. Povrch panelov môže byť tkanina podľa vzorkovníka  pre obe varianty   alebo biela sklotkanina Coral iba pre variantu A2 minerál.

4. Možnosti použitia

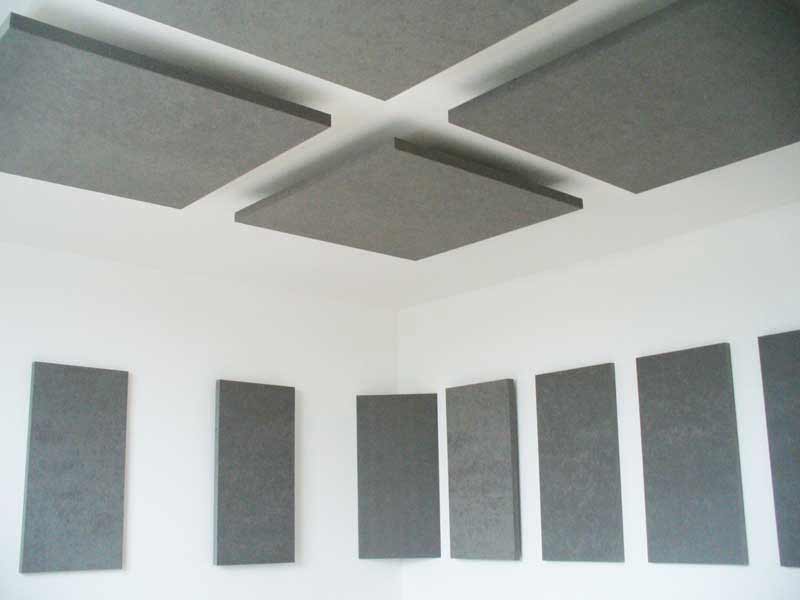

Akustický  panel  Modular  je univerzálny panel k použitiu v spoločenských priestoroch ako aj v domácich aplikáciách. Je vhodný všade tam, kde je potrebné potlačit dozvuk ,vznikajúci odrazom zvuku  na vnútorných plochách  priestoru. Jeho prednosťou je možnosť aplikácie ako na stenu, tak aj na strop uchytením priamo na pevný podklad, bez podpornej konštrukcie a vysoká akustická účinnosť, vďaka ktorej je účinný aj pri menších množstvách.

5.Akustické varianty panelov MODULAR

1. Varianta  Modular A2 minerál -  Vhodná na univerzálne použitie hlavne do veľkých priestorov  ako kiná a sály

Modular 50mm      Modular 100mm



3. Varianta Middle 50mm A2 minerál .  Vhodná do priestorov s hovoreným slovom hlavne typ A 50

Modular P 50      Modular A 50

3. Varianta Bass A2 minerál  Hrúbka 100mm.  Vhodná do priestorov s produkciou hudby a všade tam kde treba pohltiť nízke frekvencie /dunenie/ hlavne A100..

Modular P100 Bass      Modular A 100 Bass

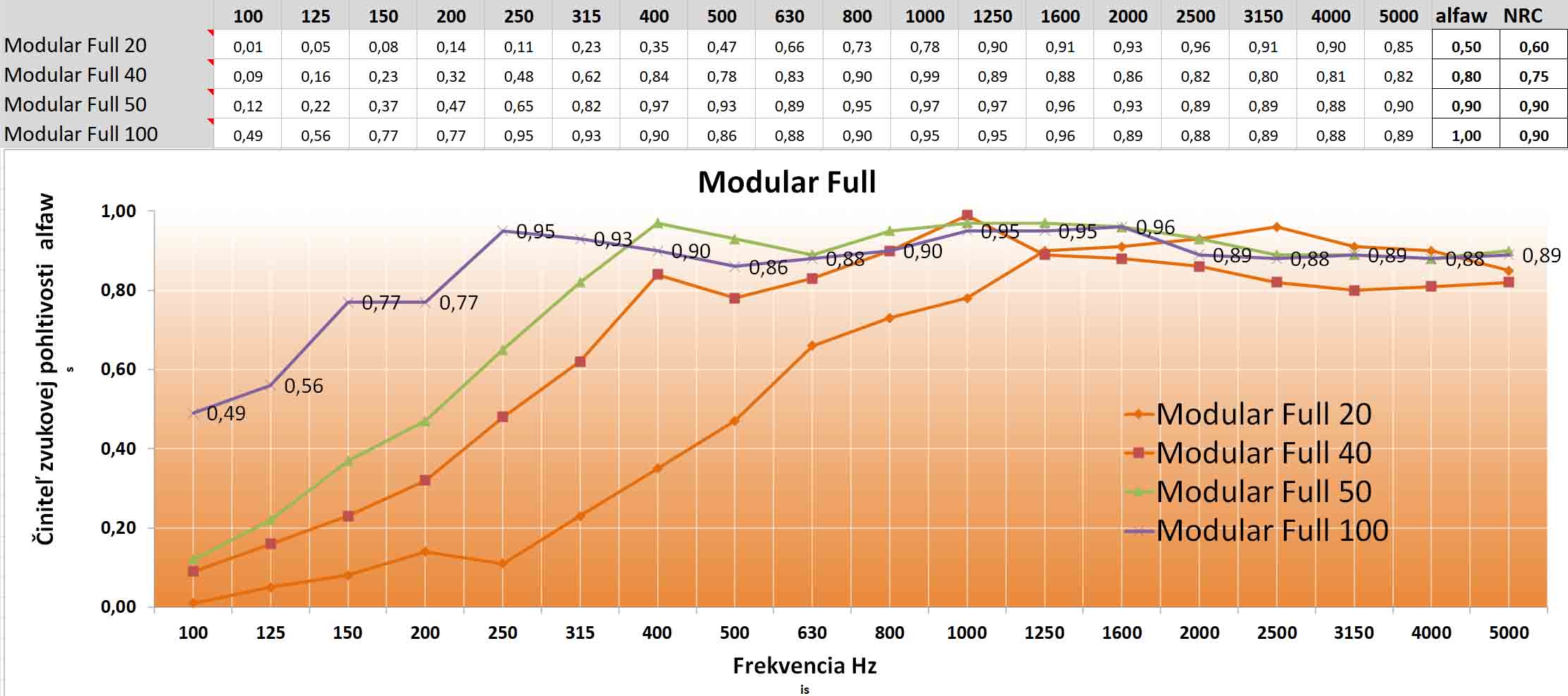

Porovnanie akustických vlastností rôznych hrúbok panelov
Modular A2 minerál                                                                                   Modular B  filc 40mm

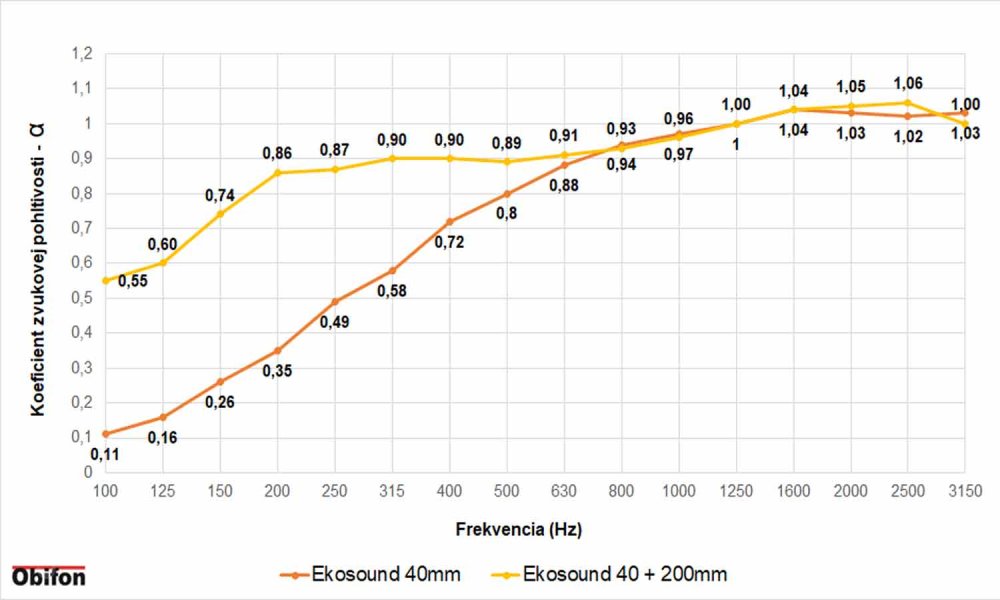

Porovnanie hrúbok a ich vlastnosti      Ekosound 40mm

Montáž:

Montáž panelov Modular je veľmi jednoduchá a vhodná do takmer každého priestoru. Nedoporučujeme vzhľadom na tolerancie rozmerov panelov aplikovať panely tak aby sa 4 rohy panelov stretávali v jednom bode. Je potrebné ich aplikovať s posunom špár alebo ich oddeliť hrúbkou panelu.

Varianta A2 Montáž napichnutím na kovových ježkov. Vhodná na steny pri sólo osadení panelov na stenu.



Varianta A2

Montáž napichnutím na plechové bočné klipy.

Vhodná na steny a stropy pri plošnom osadení panelov. Klip je čiastočne viditeľný zboku. Klip je možné upraviť ohýbaním a strihaním.

Montáž panelov Modular var. B je vzhľadom na ich váhu a pevnosť jednoduchá. Dôležitý je rozmer a váha panelu pri výbere metódy upevnenia na stenu. 4cm panel váži 2,5 kg na m2.

1. Je možné ich lepiť PU tmelmi resp. Mamutom.

2.V závislosti od rozmeru a pevnosti podkladu je možné ich prichytávať na suchý zips. Na hladké plochy zips so samolepkou, na stranu panelu sa zips musí podlepiť PU lepidlami.

3. Na stenu v prípade menších panelov a potreby odoberania je možné použiť magnet. Udrží váhu do 1kg.

Základné povrchové úpravy panelov Resident T profily :

Textílne povrchy:

Sklovláknité povrchy:

Technické vlastnosti akustických panelov Obifon a Ekosound

Variant  Obifon  označenie  A2  /minerál/ Variant  Ekosound označenie B  /PET vlákno/
Horľavosť - Reakcia na oheň Horľavosť - Reakcia na oheň
Panely OBIFON sú vyrábané zo 100% minerálnej vlny, ktorá odoláva teplote 1000oC viac ako dve hodiny bez topenia.
Horľavosť: Panel je zaradený podľa STN EN 13501-1 do skupiny A2,S1,d0 ako nehorľavý.
Šírenie plameňa po povrchu: nulové šírenie plameňa po povrchu podľa STN 730863 pri variante coral.
Panely Ekosound sú z PET vlákna.
Horľavosť: Ekosound v hrúbke 5-50mm a plošnej hmotnosti do 2500g/m2  je zaradený podľa STN EN 13501-1 do skupiny B S1,d0  ako neľahko horľavý.
Odolnosť voči vlhku Odolnosť voči vlhku
Minerálna vlna je nehygroskopický materiál odolný voči 90% relatívnej vlhkosti pri zachovaní 100% rozmerovej stability.Podmienkou je odvetrávanie priestoru a zabránenie kondenzácie vodných pár.
Vláknitý panel EKOSOUND je vhodný aj do  vlhkého prostredia do 60% vlhkosti pri odvetrávanom priestore  a zabránenie kondenzácie vodných pár.
Mechanické vlastnosti Mechanické vlastnosti
Panely OBIFON sa vyrábajú z tvrdej kamennej vlny a sú opatrene dvojitou vrstvou sklotkaniny a textílie proti ich poškodeniu pri bežnom úžívaní. Neodolávajú pôsobeniu hrubej sily. Na miesta dotyku s panelmi doporučujeme povrch v tkanine.
Panely EKOSOUND  sú pružné a odolávajú mechanickému poškodeniu aj hrubej sile okrem znečistenia povrchu .
Hygiena  a čistenie panelov
Hygiena  a čistenie panelov
Kamenná vlna je anorganický materiál a nie je napádaný plesňami, baktériami a ani hubami. Čistenie povrchu mäkkou kefou alebo vysávačom so štetinami podľa návodu pre konkrétnu tkaninu.  Povrch Coral je možné jemne čistiť vlhkou handrou alebo jemnou kefou.

Panely Ekosound vynikajú ekologickou nezávadnosťou. V prevedení Natural je bez akejkoľvek chemickej prísady. Vhodné pre detské zariadenia a zdravotnícke priestory. Čistenie mäkkým kefou alebo vysávačom.
Upozornenie!
  Pri aplikácii panelov Natural v bielej alebo čiernej farbe sa musia používať rukavice, pretože povrch panelov je citlivý na znečistené ruky.

Hmotnosť panelov
Hmotnosť panelov
4500 g/m2 pri hrúbke 50mm. 2500g/m2 pri hrúbke 40mm.
Koeficient redukcie hluku (NRC) 0,7, 0,75, 0,8, 0,85, 0,9, 1
Horľavosť: A2s1d0, B2s1d0
Tkanina Akutec 001220 - Ivory51 - New Cream36 - Beige1022 - Camel1000 - SadoleA18 - Carrot6 - New Red30 - Bordo35 - AubergineA40 - Dark Brown5920 - Dark Green1331 - Turkis25 - Royal9 - Cobalt26 - Dark NavyA81 - ElephantA1008 - GreyA95 - Dark GreyA39 - Black
Tkanina Memory 1-Cream2-Ivory3-Fossil27-Choco5-Chestnut13-Silver15-Grey16-Antracite17-Graphite18-Black
Tkanina AkutecLUX 1- Cream2- Beige3- Mika6- Espresso7- Dark Red8- Mustard9- Olive10- Dark Green11- Blue12- Azur13- Mint14- Flamingo15- Silver16- Grey17- Elephant18- Anthracite19- Graphite20- Black25- Navy27- Jungle Green29- Taupe30- Tobacco31- Teak32- Chianti33- Rust34- Amber Green35- Cedar36- Peacock37- Deep Blue
Umiestnenie na: Stenu, Strop
Určené pre: Byty/Domy, Školy, Kancelárie, Spoločenské priestory, Kino/Divadlo, Domáce kino, Nahrávacie štúdio
Materiál: Recyklovaný (PES vlákno), Nehorľavé prevedenie (Minerálne vlákno), Tkanina, Sklotkanina
Sklotkanina CoralWood dub
