Modular Resident
Varianta nehorľavých panelov s priznanými T alebo U profilmi čiernej alebo bielej farby s textilným alebo sklovláknitým povrchom. Aplikuje sa celoplošne alebo v časti stien podľa potreby. Podľa varianty sa panely Resident dodávajú v bočných U profiloch alebo balené na osadenie do T profilov na stene. Panely majú dobrú mechanickú odolnosť a rôzne akustické vlastnosti podľa potreby. viac
Popis výrobku
Varianta panelov s priznanými T alebo U profilmi čiernej alebo bielej farby s textilným alebo sklovláknitým povrchom. Aplikuje sa celoplošne alebo v časti stien podľa potreby. Panely majú dobrú mechanickú odolnosť a rôzne akustické vlastnosti podľa potreby.
| Kategória / materiál | stenový panel / minerálne vlákno |
| Povrchová úprava | Textília, sklotkanina Akuglas,Coral,Wood,samson |
| Zvuková pohltivosť | alfa w = 0,6 -1 podľa hrúbky |
| Stupeň horľavosti | A2 s1,d0 |
| mechanická odolnosť | dobrá |
Varianty a rozmery panelov Modular Resident
| Variant |
Hrana panelu | Šírka mm | Dlžka mm | Hrúbka mm |
|
| Wall T |
Celoplošné osadenie akustických panelov na steny (od stropu po zem) v T profiloch. Panel ma otvorené hrany opatrené nastrekom farby.Hrúbka panelov musí byť 50 alebo 100mm jednotná. |
Nástrek farbou | 600 | 1200,1500, 2000, 2800 | 50,100 |
 |
 |
||||
| Wall P |
Čiastočné osadenie stien panelmi. Panel je nasúvaný do kovového U profilu na stene n a krátkych stranách, pričom jeho dlhé strany sú čalúnené.Hrúbka musí byť jednotná 50 -100mm. |
Tkanina | 300,600 | 1200, 1500 | 50,100 |
|
|
|
|
|
|
|
| Wall U |
Celoplošné osadenie stien panelmi. Panel je osadený v U profiloch na dlhých hranách pričom jeho krátke hrany sú čalúnené alebo osadené v U profile. Výhodou varianty je možnosť striedania hrúbok panelov. |
U profil-dlhá hrana tkanina-krátka hrana |
600 | do 2800 | 50,100 |
 |
 |
 |
|||
Možnosti použitia
Akustický panel Modular Resident je univerzálny panel k použitiu v spoločenských priestoroch ako aj v domácich aplikáciách. Používa sa zvyčajne na súvislý obklad väčších plôch alebo stien, kde nevadí viditeľný raster o šírke 15 alebo 24 mm bielej alebo čiernej farby. Môže sa aplikovať na stenu, uchytením priamo na pevný podklad, bez podpornej konštrukcie.
V prípade kín alebo spoločenských priestorov, v ktorých je potrebné aby bol obklad tmavý, je možnosť vyrobenia panelov v čiernej farbe s osadením do čiernej konštrukcie

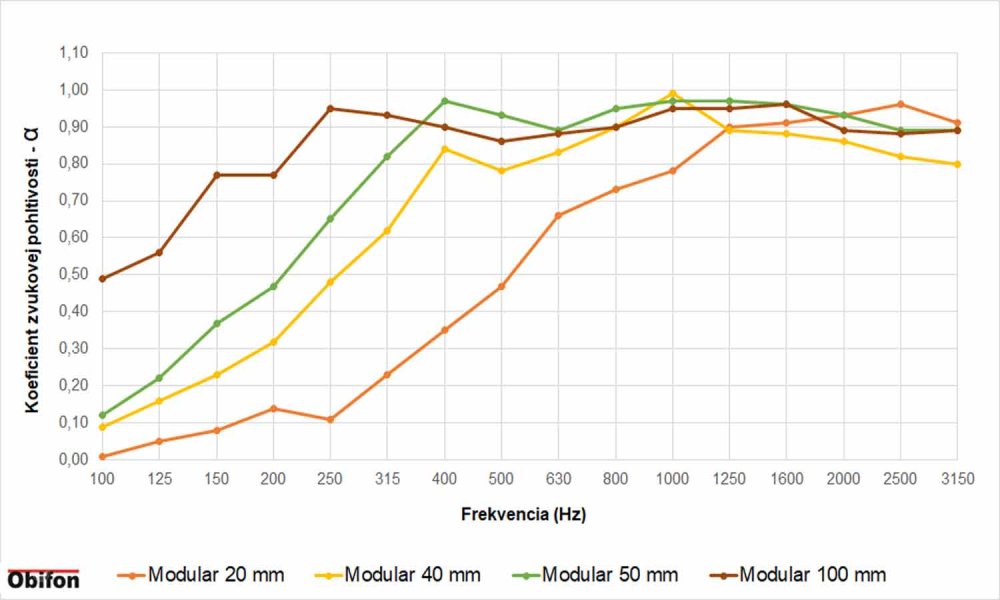

Akustické varianty panelov MODULAR Resident
Varianta v hrúbke 100mm má výborné vlastností pohlcovania aj na nízkych frekvenciách a spolu s variantou BASS A 100 rieši kompletnú akustiku v nahrávacích štúdiách a spoločenských priestoroch.
Varianta Modular A2 minerál
Vhodná na univerzálne použitie hlavne do veľkých priestorov ako kiná a sály
Varianta Bass A2 minerál Hrúbka 100mm
Vhodná do priestorov s produkciou hudby a všade tam kde treba pohltiť nízke frekvencie /dunenie/ hlavne A100..
Montáž panelov
Panely sa montuju podľa varianty do T profilov alebo U profilov.
Základné povrchové úpravy panelov Resident T profily
Textilné povrchy:
- Akutec - semišový povrch s jemným tieňovaním (180g/m2)
- Memory - tkaný "panamový" povrch s vodeodolnosťou (290g/m2)
- Adria - veľmi jemne štrukturovaná tkanina bez úpravy (245g/m2)
- Mirage - veľmi textúrovaný vzor najvyšej kvality (350g/m2)
Sklovláknité povrchy
Technické vlastnosti akustických panelov Obifon a Ekosound
| Variant Obifon označenie A2 /minerál/ |
| Horľavosť - Reakcia na oheň |
| Panely OBIFON sú vyrábané zo 100% minerálnej vlny, ktorá odoláva teplote 1000oC viac ako dve hodiny bez topenia. Horľavosť: Panel je zaradený podľa STN EN 13501-1 do skupiny A2,S1,d0 ako nehorľavý. Šírenie plameňa po povrchu: nulové šírenie plameňa po povrchu podľa STN 730863 pri variante coral. |
| Odolnosť voči vlhku |
| Minerálna vlna je nehygroskopický materiál odolný voči 90% relatívnej vlhkosti pri zachovaní 100% rozmerovej stability.Podmienkou je odvetrávanie priestoru a zabránenie kondenzácie vodných pár. |
| Mechanické vlastnosti |
| Panely Modular sa vyrábajú z tvrdej kamennej vlny a sú opatrene dvojitou vrstvou sklotkaniny a textílie proti ich poškodeniu pri bežnom úžívaní. Neodolávajú pôsobeniu hrubej sily. Na miesta dotyku s panelmi doporučujeme povrch v tkanine. |
| Hygiena a čistenie panelov |
| Kamenná vlna je anorganický materiál a nie je napádaný plesňami, baktériami a ani hubami. Čistenie povrchu mäkkou kefou alebo vysávačom so štetinami podľa návodu pre konkrétnu tkaninu. Povrch Coral je možné jemne čistiť vlhkou handrou alebo jemnou kefou. |
| Hmotnosť panelov |
| 4500 g/m2 pri hrúbke 50mm. |
| Vyberte tvar | Obdĺžnikový tvar |
|---|---|
| Povrch | Textília,tkanina |
| Hrúbka prvku | 40mm, 50mm, 100mm |
| Tvar prvku | Panel Obdĺžnik |
| Materiál jadra | Minerálne vlákno - nehorľavé |
| Povrchová úprava | Textília, Sklotkanina Coral |
| Problém | Hluk/ozvena v miestnosti |
| Umiestnenie na: | Stenu |
| Určené pre: | Školy, materské školy, Kancelárie, Spoločenské priestory, Kino/Divadlo, Domáce kino, Nahrávacie štúdio |
Montáž:
Montáž panelov Resident je veľmi jednoduchá a vhodná do takmer každého priestoru.
Montáž panelov na stenu
Z panelov Resident je možné vyskladať súvislé plochy príp. celé steny. Obvod plôch je lemovaný U profilmi a spoje panelov T profilmi

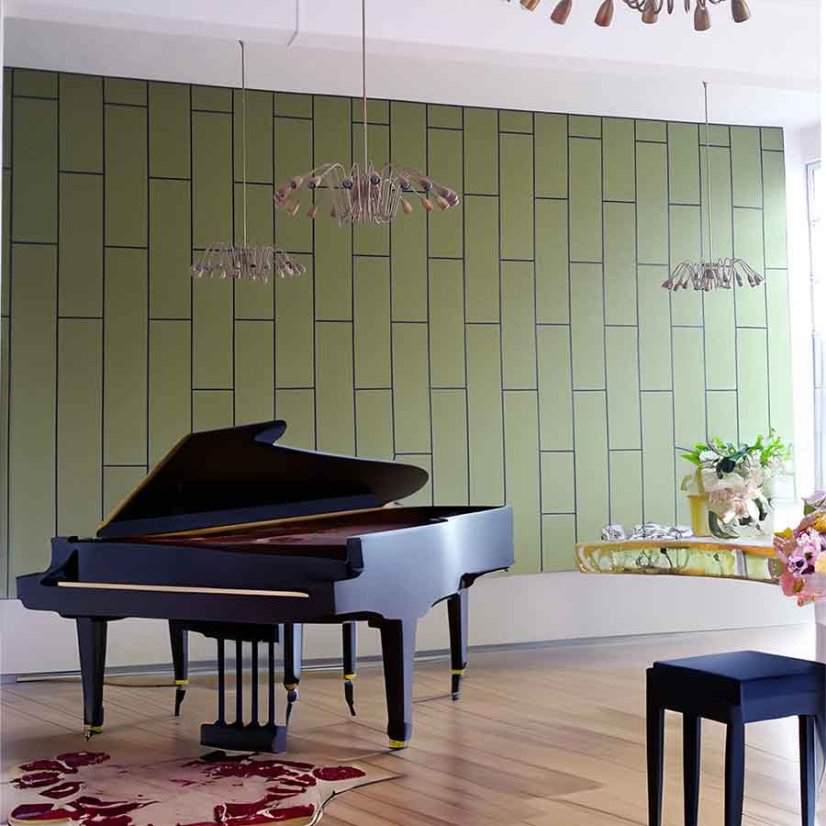

TIP! Estetický výraz obkladu zlepšíme nepravidelným rozdelením steny na panely rôznych rozmerov a farieb resp. zrušením pravidelného rastra. Viď obrázky.
Varianty rastrovania panelov Resident
príklad rastrovania

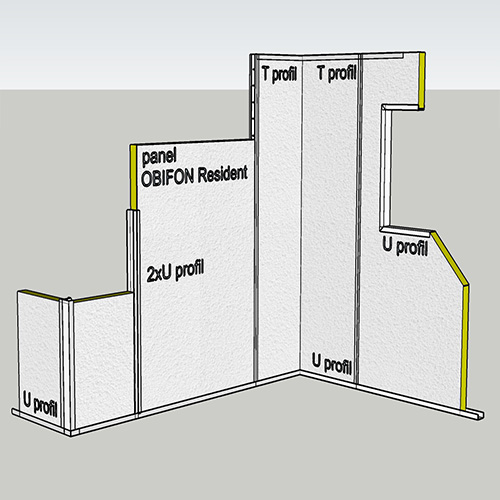

Schéma montáže panelov do T alebo U profilov
Postup: Rozmeriame a upevníme stenové závesy. Otvory a obvody stien orámujeme U profilmi. Vkladáme panely medzi T profily, ktoré upevňujeme o stenu zatlačením do stenových závesov.
Upevnenie stenového závesu
Upevnenie obvodových U profilov
schéma upevnenia T profilov do závesu
schéma upevnenia T profilov do závesu
zasunutie panelu a T profilu do závesu
upevňovanie U profilov o podlahu alebo stenu
Pohľad z vrchu na U profil nad dverami a T profily
Pohľad spredu na stenu s panelmi Resident
Koľko panelov potrebujem na dosiahnutie dobrej akustiky?
Častý dopyt pri požiadavke na lepšiu akustiku je koľko panelov potrebujem. ? Pokúsime sa odpovedať v tomto článku. Z praxe je známy poznatok,že cca 30% panelov z plochy stropu alebo stien dosahuje už veľmi dobré hodnoty utlmenia dozvuku. Pre presnejší výpočet doporučujeme použiť našu kalkulačku....
Odhlučnenie priestoru: Základné informácie a praktické tipy
Coral
Coral ako jeden z najčastejšie používaných povrchov sa vyznačuje štrukturovaným povrchom. Má výrazný estetický efekt.
Používa sa ako pvrchová úprava na takmer všetky nehorľavé minerálne povrchy ale aj na úpravu filcových panelov. Je možné ho čistiť vlhkou mäkkou kefou.
Adria
Poťahová látka s názvom Adria sa zaraďuje medzi klasické poťahové textílie bez akejkoľvek úpravy. Je to ekonomická varianta s jemnou textúrou na povrchu vyznačujúca sa vysokou pevnosťou.
Memory
Memory je skupinou textílií vysoko mechanicky odolných s odolnosťou voči vode (ľahšie čistenie). Tkanina je opatrená molekulami zabraňujucimi látku pred prenikaním nečistôt. Vďaka tomu sa dajú všetky škvrny rýchlo vyčistiť.
Okrem toho je tkanina opatrená hydrofóbnym záterom, ktorý stažuje pohlcovanie tekutín do hmoty tkaniny a zanecháva kvapky na povrchu látky.
Akutec
Tkanina je semišovaná nemá homogénnu farbu - melír. Možnosť aplikácie grafiky z filcu na povrch tkaniny "Touch Pix". Len položiť a dosť...
Akuglass
Akuglass je nehorľavá sklotkanina určená do náročných priestorov na výkon a mechanickú odolnosť Je odolná voči roztrhnutiu a mechanickému poškodeniu.
