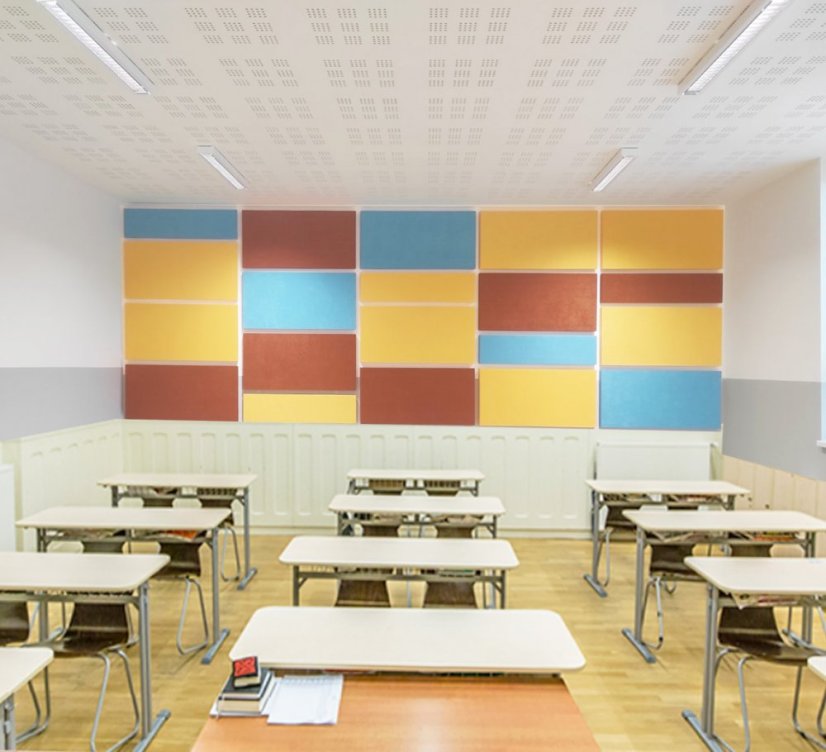

Akustický panel ModularA2 varianty

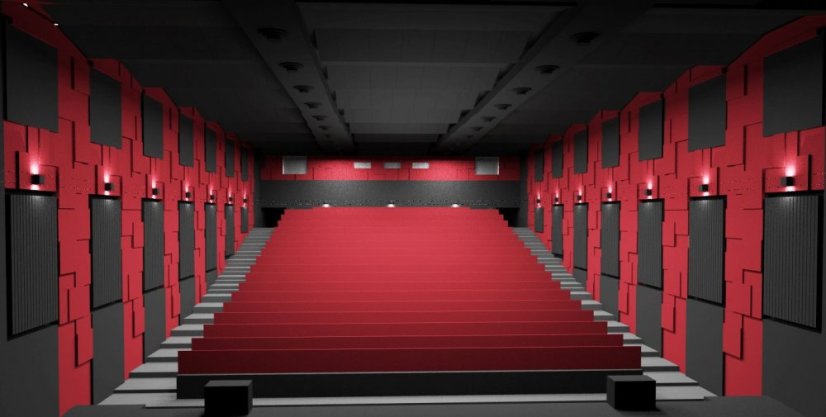

vizualizacia kulturneho domu Filakovo s panelmi Modular

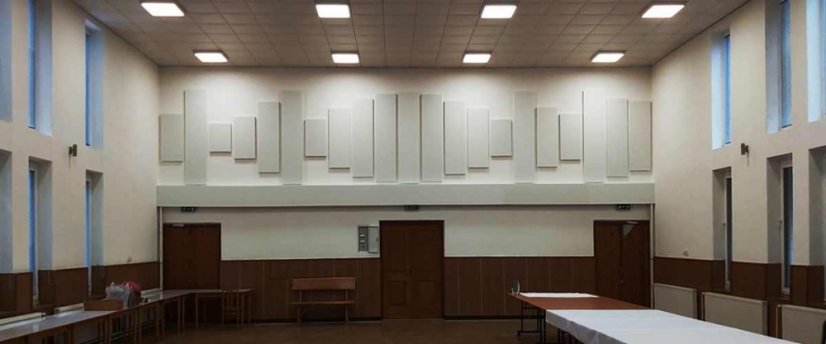

Realizácia panelov Modular B v kulturnom dome Dolná Ždáňa

Lepené panely Modular B 600x600x40mm Coral

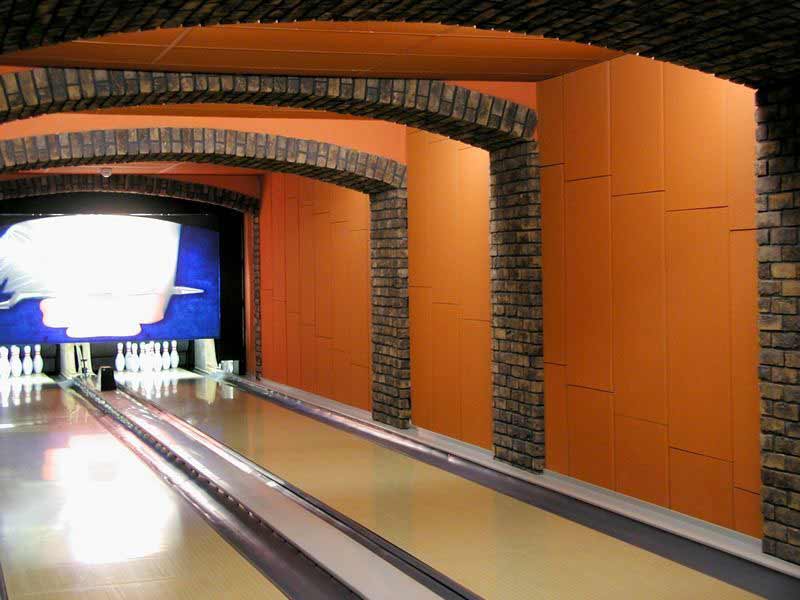

Relaizácia bowlingova dráha panely Modular

Panely Modular v posluchovej miestnosti na stene a strope

Ďalšie fotky (13)

množstevné zľavy Konfigurovateľný produkt Výber farby

Cena platí pre rozmer 600x1200 v hrúbke 50mm v tkanine Akutec balená hrana. Minimálne množstvo je 5ks. Iné varianty na dotaz.

Cena

67,60 € bez DPH (83,15 € s DPH)

Výber povrchu semišovaná tkanina Akutec

Výber povrchu farbená sklotkanina

Výber povrchu sklotkanina Akuglass

Vyrábané na objednávku

Akustický panel Modular A2 - sa aplikuje bez viditeľných profilov a líšt, jednotlivo / solo / alebo v skupinách. Je nehorľavý - trieda A2. Rôzne akustické varianty aj basstrap. Univerzálny do každého priestoru. Je balený v látke alebo sklotextíliách. viac

Doprava a platba

Popis produktu

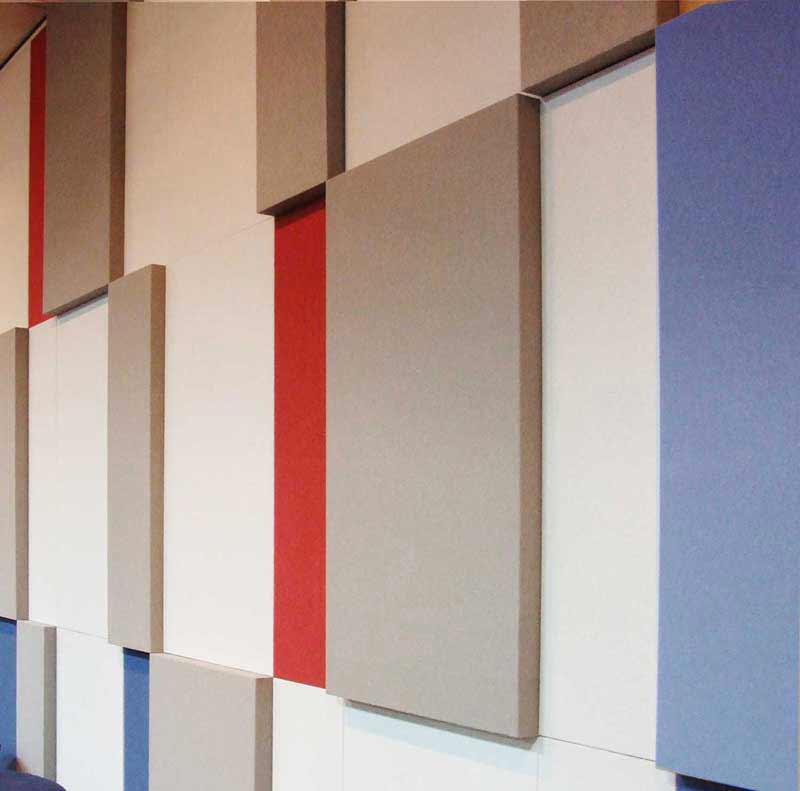

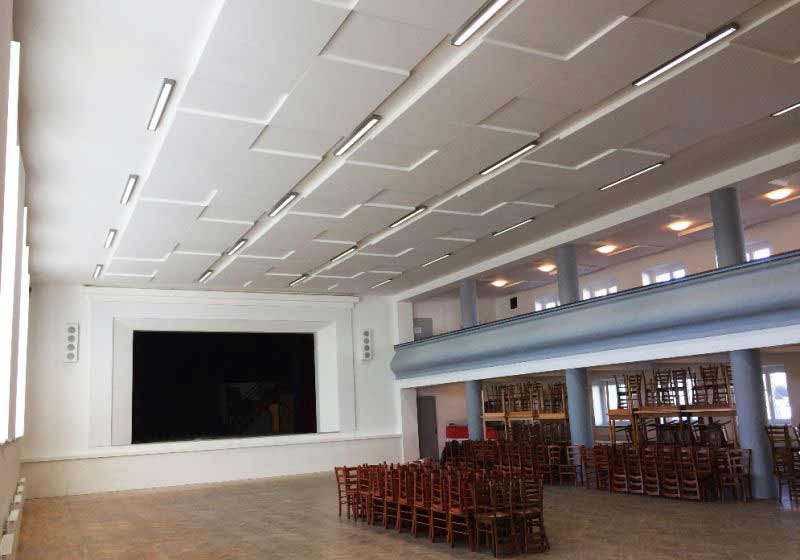

Výhodou je široký výber farieb a typov tkanín, vhodných na povrchovu úpravu. Hrúbka panelov od 20 do 100mm umožnuje vytvárať 3D variacie na stenách. Panel má v jednom povrchovom prevedení rôzne akustické vlastnosti (širokopásmový, stredné a nízke frekvencie), čím je možné vyskladať požadovaný akustický účinok.

Vlastnosti výrobku

Kategória / materiál	stenový panel / minerálne vlákno
Povrchová úprava	Textília, sklotkanina Coral,Akuglass,Samson
Zvuková pohltivosť	alfa w = 0,7-1 podľa hrúbky
Stupeň horľavosti	A2 s1,d0
Váha na m2	5kg pri hrubke 50mm
Mechanická odolnosť	podľa materiálu a povrchu

Rozmery a varianty panelov Modular

Rozmery mm /varianty/	šírka	dĺžka	hrúbka	farba	hrana
Modular - povrch Coral	600	1200	33, 50, 100	biela	Hladka, Balená
Modular - povrch Akutec	600	1200, 2000	33, 50, 100	Vzorka	Balená

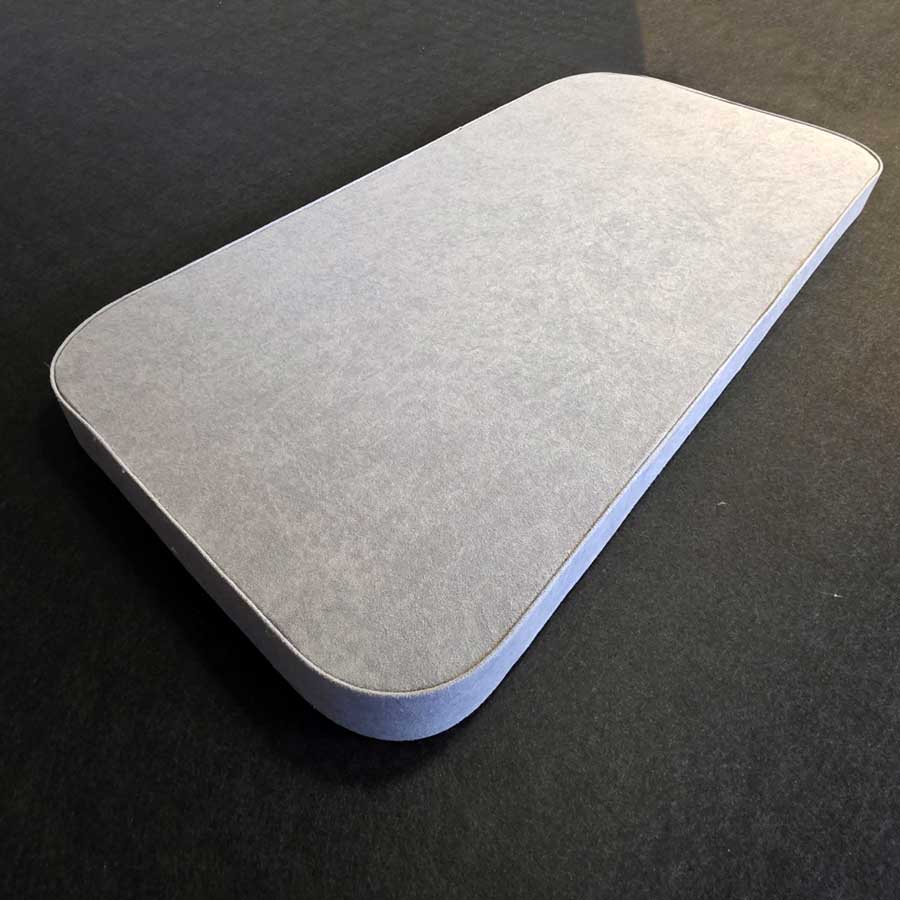

Modular - povrch Akutec zaoblené rohy	600	1200,2000	33, 50, 100	vzorka	tvrda balená
Modular - povrch Akuglass	600,1200	1000	33, 50, 100	Vzorka RAL	Hladka, Balená
Atypické rozmerové rady na dotaz	300 - 1000	600 - 1200	20 - 100

Základné povrchové úpravy panelov

Textúrovaná sklotkanina
Viac info

Imitácia dreva
Viac info

Odolná sivá tkanina
Viac info

Široký výber farieb
Viac info

Vystužená sklotkanina
Viac info

Odolný omývateľný povrch
Viac info

Semišovaná tkanina
Viac info

Ďalšie farebné varianty látky Akutec

Možnosti použitia

Akustický panel Modular je univerzálny panel k použitiu v spoločenských priestoroch ako aj v domácich aplikáciách. Je vhodný všade tam, kde je potrebné potlačiť dozvuk, vznikajúci odrazom zvuku na vnútorných plochách priestoru. Jeho prednosťou je možnosť aplikácie ako na stenu, tak aj na strop uchytením priamo na pevný podklad, bez podpornej konštrukcie a vysoká akustická účinnosť, vďaka ktorej je účinný aj pri menších množstvách.

Akustické varianty panelov MODULAR

Varianta Modular minerál

Vhodná na univerzálne použitie hlavne do veľkých priestorov ako kiná a sály.

Modular 20mm: NRC = 0,57 , αw = 0,50
Modular 40mm: NRC = 0,78 , αw = 0,80
Modular 50mm: NRC = 0,87 , αw = 0,95
Modular 100mm: NRC = 0,91 , αw = 0,95

Varianta Modular Bass

Modular Bass A100: NRC = 0,67 , αw = 0,40
Modular Bass P100: NRC = 0,40

Iné varianty panelov Modular

Označenie názov	Jadro panelu	Hrana / povrch	Iné
Modular	minerál	hladka,balená
PET Modular	PET panel	natur ,balena/Akutec
PET Modular Natur	PET panel	Natur /Natur
MODULAR XXL	minerál	balena/Akutec,AKuglas
Modular Resident	Minerál	hladká,balená
Modular Frame	Minerál	kovový U,T profil / Akutec,AKuglas
Modular Edge	PET panel	natur/ Akutec
Modular Basstrap	minerál	balená/Akutec

Hľadaný produkt je určený hlavne pre	Školy, materské školy, Kancelárie, Spoločenské priestory, Kino/Divadlo
Produkt je možné aplikovať na	Stenu, Strop
Akú povrchovú úpravu by mal mať produkt?	Textília, Sklotkanina Coral
Problém	Hluk/ozvena v miestnosti
Hrúbka prvku	24mm, 33mm, 40mm, 50mm, 80mm, 100mm
Materiál jadra	Minerálne vlákno - nehorľavé
Povrch	Textília,tkanina
Typ - tvar prvku	Tvar štvorec,obdĺžnik
Vyberte tvar	Obdĺžnikový tvar

Koľko panelov potrebujem na dosiahnutie dobrej akustiky?

Častý dopyt pri požiadavke na lepšiu akustiku je koľko panelov potrebujem. ? Pokúsime sa odpovedať v tomto článku. Z praxe je známy poznatok,že cca 30% panelov z plochy stropu alebo stien dosahuje už veľmi dobré hodnoty utlmenia dozvuku. Pre presnejší výpočet doporučujeme použiť našu kalkulačku....

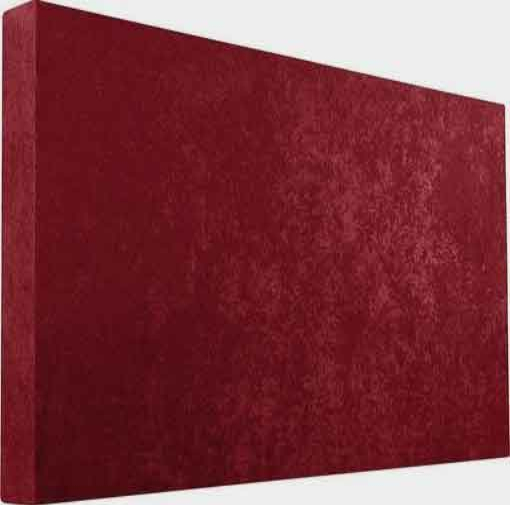

Tkanina- Akutec

Tkanina je semišovaná nemá homogénnu farbu - melír. Možnosť aplikácie grafiky z filcu na povrch tkaniny "Touch Pix". Len položiť a dosť...

Odhlučnenie priestoru: Základné informácie a praktické tipy

Coral

Coral ako jeden z najčastejšie používaných povrchov sa vyznačuje štrukturovaným povrchom. Má výrazný estetický efekt.
Používa sa ako pvrchová úprava na takmer všetky nehorľavé minerálne povrchy ale aj na úpravu filcových panelov. Je možné ho čistiť vlhkou mäkkou kefou.

Tkanina - Mirage

Mirage je skupinou textilií na vertikálne povrchy najvyššej kvality s jemným textúrovaným vzorom v homogennej farbe.Tkanina je vyrábaná z vlákna TREVIRA, ktoré jej zabezpečuje výborne nehorľave vlastnosti.

Adria

Poťahová látka s názvom Adria sa zaraďuje medzi klasické poťahové textílie bez akejkoľvek úpravy. Je to ekonomická varianta s jemnou textúrou na povrchu vyznačujúca sa vysokou pevnosťou.

Tkanina - Memory

Memory je skupinou textílií vysoko mechanicky odolných s odolnosťou voči vode (ľahšie čistenie). Tkanina je opatrená molekulami zabraňujucimi látku pred prenikaním nečistôt. Vďaka tomu sa dajú všetky škvrny rýchlo vyčistiť.
Okrem toho je tkanina opatrená hydrofóbnym záterom, ktorý stažuje pohlcovanie tekutín do hmoty tkaniny a zanecháva kvapky na povrchu látky.

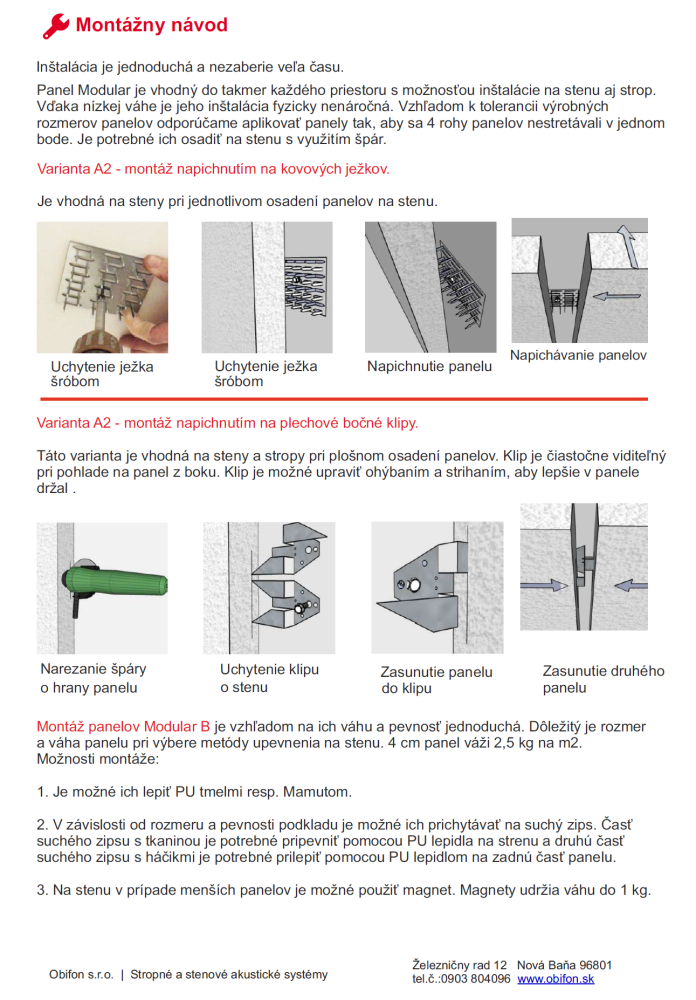

Stiahnuť montážny list

Montáž:

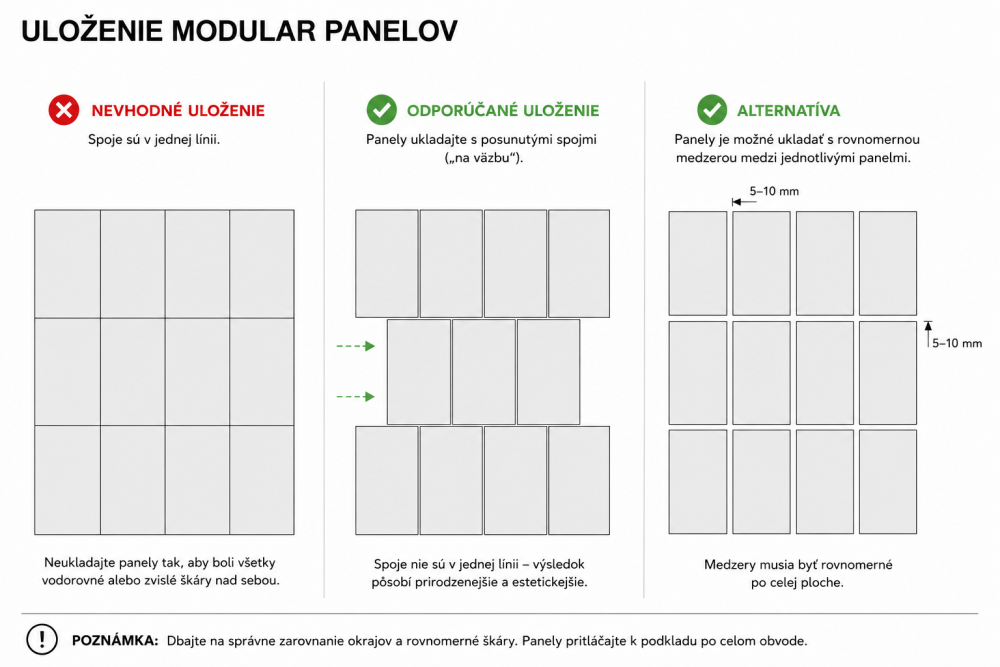

Montáž panelov Modular je veľmi jednoduchá a vhodná do takmer každého priestoru. Nedoporučujeme vzhľadom na tolerancie rozmerov panelov aplikovať panely tak aby sa 4 rohy panelov stretávali v jednom bode. Je potrebné ich aplikovať s posunom špár alebo ich oddeliť hrúbkou panelu.

Varianta A2. Montáž napichnutím na kovových ježkov. Vhodná na steny pri sólo osadení panelov na stenu.

Uchytenie ježka skrutkou

Uchytenie ježka skrutkou

Napichnutie panelu

Napichávanie panelov

Varianta A2

Montáž napichnutím na plechové bočné klipy.

Vhodná na steny a stropy pri plošnom osadení panelov. Klip je čiastočne viditeľný zboku. Klip je možné upraviť ohýbaním a strihaním.

Narezanie špáry do hrany panelu

Uchytenie klipu o stenu

Zasunutie panelu do klipu

Zasunutie druhého panelu

Montáž panelov Modular var. B je vzhľadom na ich váhu a pevnosť jednoduchá. Dôležitý je rozmer a váha panelu pri výbere metódy upevnenia na stenu. 4cm panel váži 4 kg na m2.

1. Je možné ich lepiť PU tmelmi resp. Mamutom na stenu

2.V závislosti od rozmeru a pevnosti podkladu je možné ich prichytávať na suchý zips. Na hladké plochy zips so samolepkou, na stranu panelu sa zips musí podlepiť PU lepidlami.

3. Na stenu v prípade menších panelov a potreby odoberania je možné použiť magnet. Udrží váhu do 1kg.

TL - Modular 2022.pdf (pdf, 3.4 MB)

Technické vlastnosti akustických panelov Obifon a Ekosound

Variant Obifon označenie A2 /minerál/

Horľavosť - Reakcia na oheň

Panely OBIFON sú vyrábané zo 100% minerálnej vlny, ktorá odoláva teplote 1000^oC viac ako dve hodiny bez topenia.
Horľavosť: Panel je zaradený podľa STN EN 13501-1 do skupiny A₂,S₁,d₀ ako nehorľavý.
Šírenie plameňa po povrchu: nulové šírenie plameňa po povrchu podľa STN 730863 pri variante coral.

Odolnosť voči vlhku

Minerálna vlna je nehygroskopický materiál odolný voči 90% relatívnej vlhkosti pri zachovaní 100% rozmerovej stability.Podmienkou je odvetrávanie priestoru a zabránenie kondenzácie vodných pár.

Mechanické vlastnosti

Panely OBIFON sa vyrábajú z tvrdej kamennej vlny a sú opatrene dvojitou vrstvou sklotkaniny a textílie proti ich poškodeniu pri bežnom úžívaní. Neodolávajú pôsobeniu hrubej sily. Na miesta dotyku s panelmi doporučujeme povrch v tkanine.

Hygiena a čistenie panelov

Kamenná vlna je anorganický materiál a nie je napádaný plesňami, baktériami a ani hubami. Čistenie povrchu mäkkou kefou alebo vysávačom so štetinami podľa návodu pre konkrétnu tkaninu. Povrch Coral je možné jemne čistiť vlhkou handrou alebo jemnou kefou.

Hmotnosť panelov

4500 g/m² pri hrúbke 50mm.
