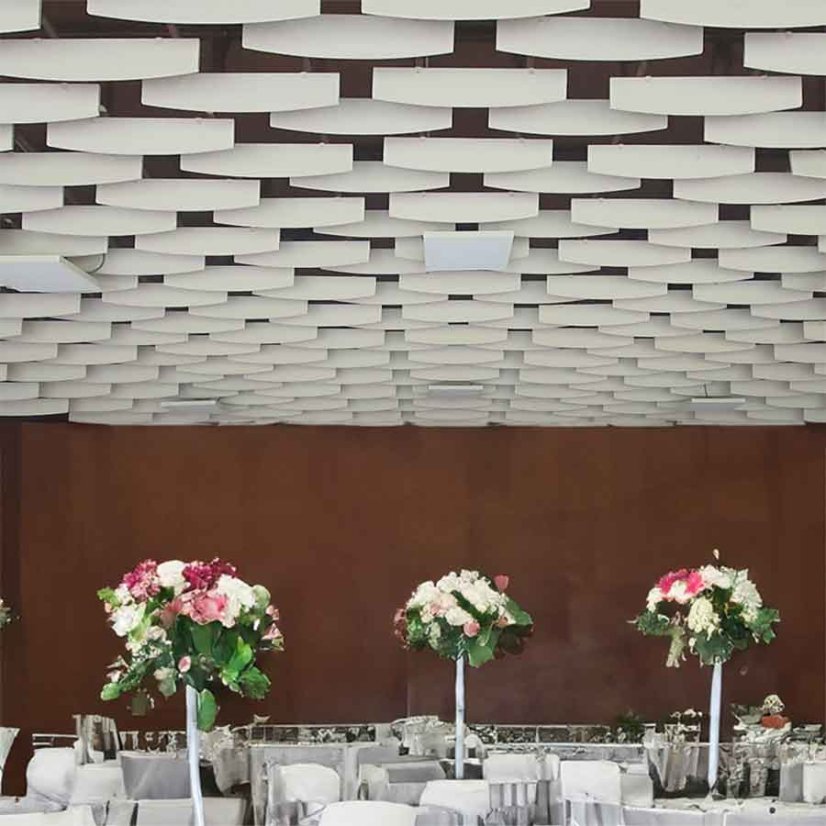

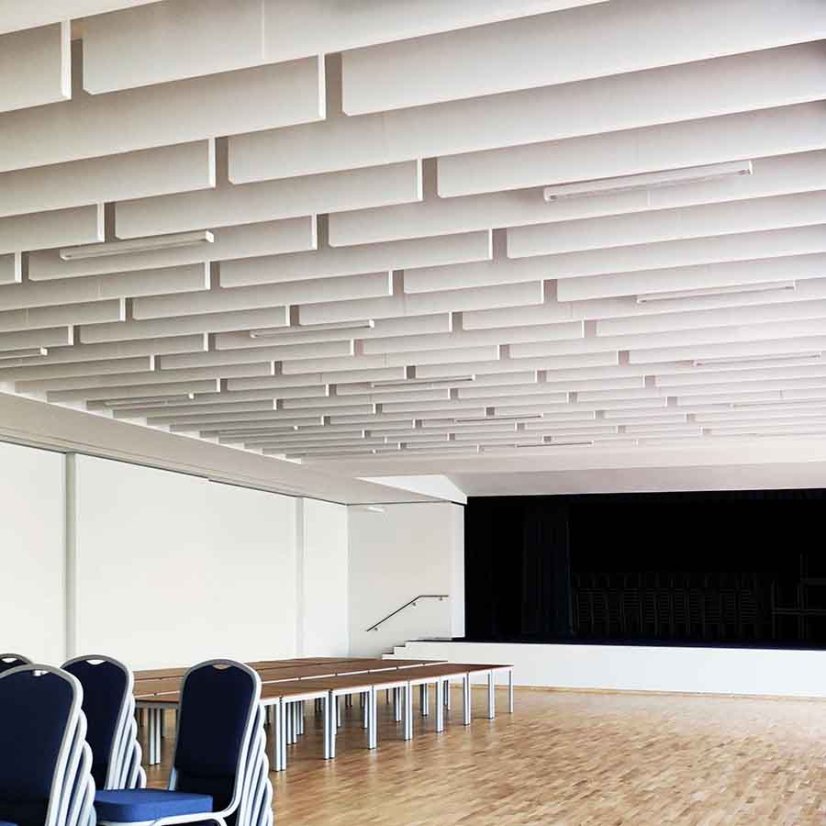

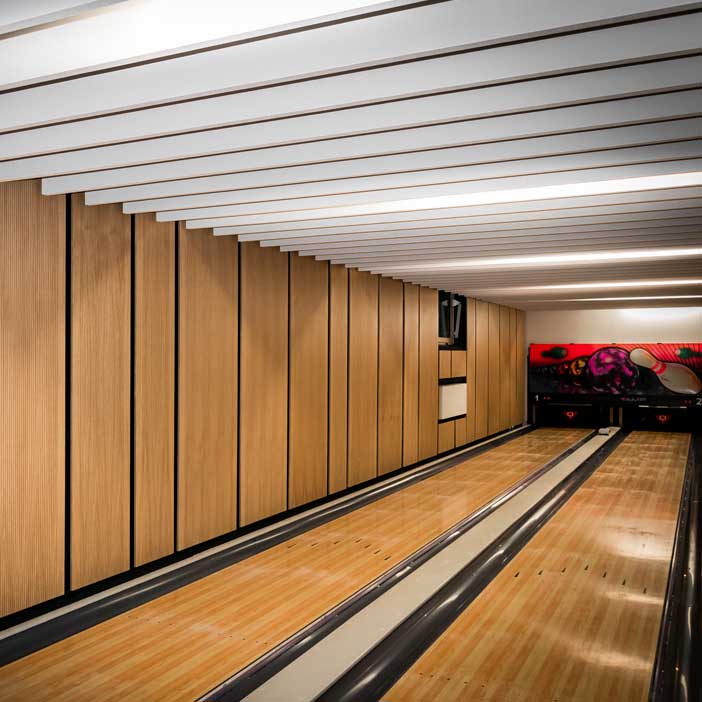

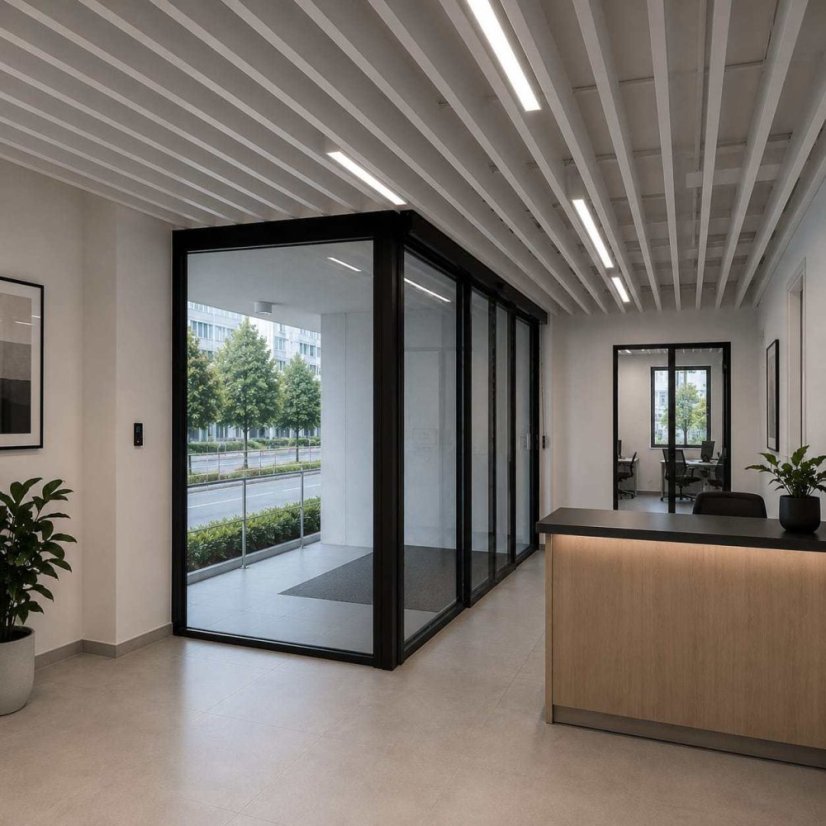

Stropné Baffle varianty
Vertikálny závesný akustický PET panel OBIFON Baffle sa skladá z pohltivého jadra, ktoré môže byť opatrené zvukovo-transparentnou povrchovou úpravou. Panel je zavesený vertikálne zo stropu v rôznych rozmeroch prípadne farbách. Vzhľadom na svoj veľký absorpčný povrch je najúčinnejším prvkom na zníženie hluku v priestore. viac
Popis výrobku
Minimalizujte ozvenu a zlepšite akustiku s OBIFON Baffle. Vertikálne závesné panely s vysokou absorpčnou plochou efektívne redukujú hluk a prispôsobia sa každému priestoru – od kancelárií po priemyselné haly. Dostupné aj v nehorľavom prevedení.
Vlastnosti výrobku
| Kategória | stropný panel |
| Materiál | recyklované PET vlákno, minerálne vlákno |
| Zvuková pohltivosť | alfa w = 0,75 |
| Stupeň horľavosti | B s1,d0* alebo A2 s1,d0** |
*B s1,d0 - ťažko horľavé
**A2 s1,d0 - ťažko zápalné
Rozmery a varianty produktu
| Variant | Výška (mm) | Šírka/Dĺžka (mm) | Hrúbka (mm) | Povrchová úprava | Hrana |
|---|---|---|---|---|---|
| Baffle A2 – štandardné rozmery | 600 | 1000, 1200 | 40 | - | Tvrdá hladká |
| Baffle A2 – na dopyt | 150, 200, 300 | 1200, 2000 | 40 | - | Tvrdá hladká |
| Baffle B – PET panely | 200, 300, 400, 600 | 1200, 2400 | 40 | Biele, čierne, RAL farby, tkanina | - |
| Iné rozmery na požiadanie | - | - | - | - | - |
Základné povrchové úpravy - variant A2
Viac info
Viac info
Viac info
Viac info
Základné povrchové úpravy - Variant B
Možnosti použitia - variant B

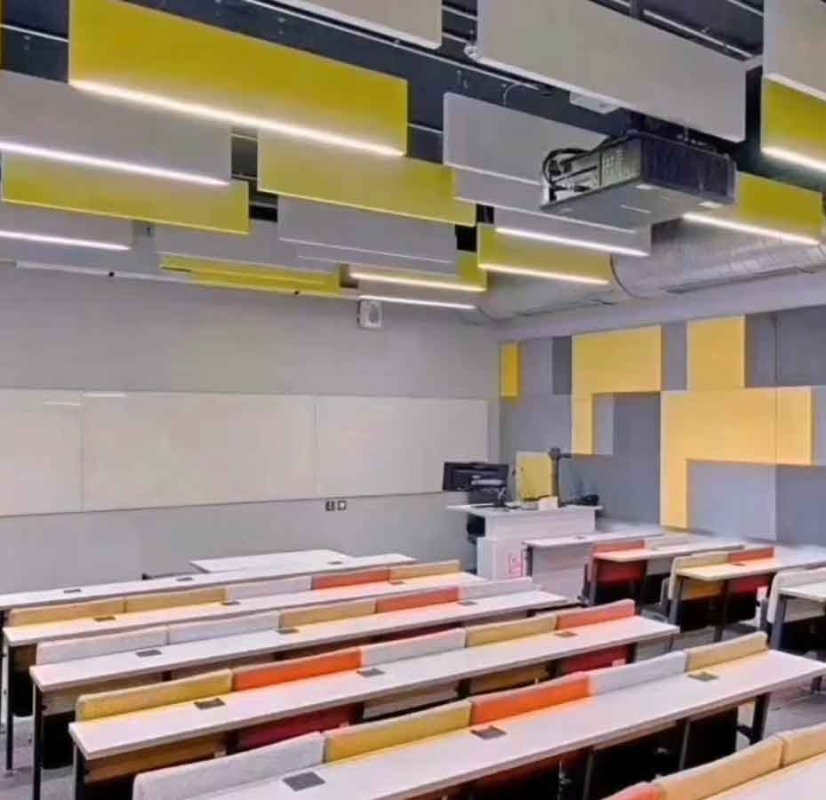

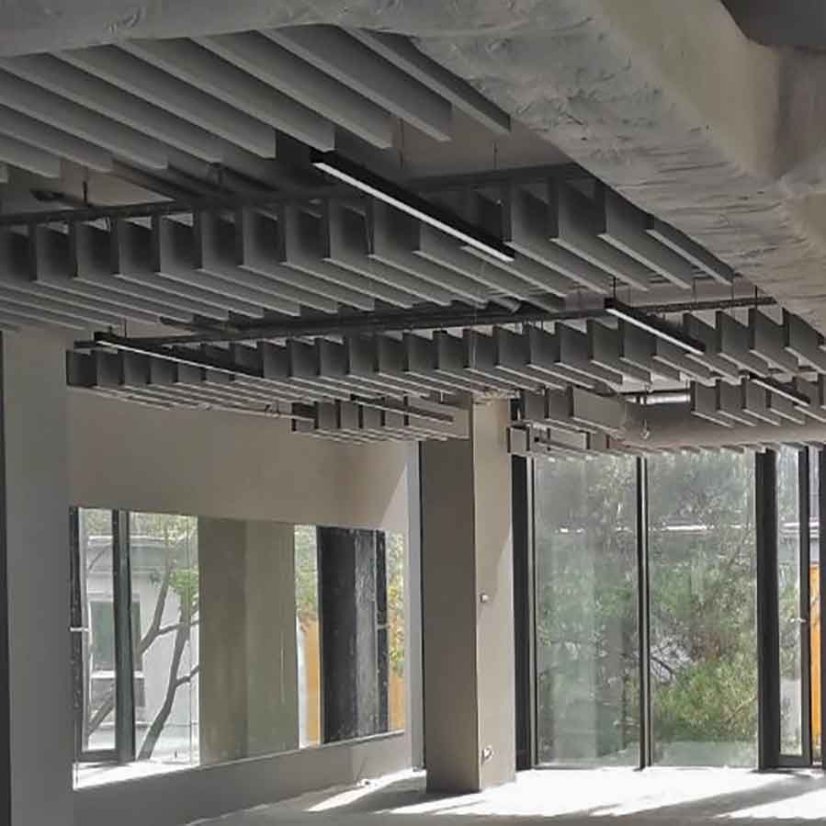

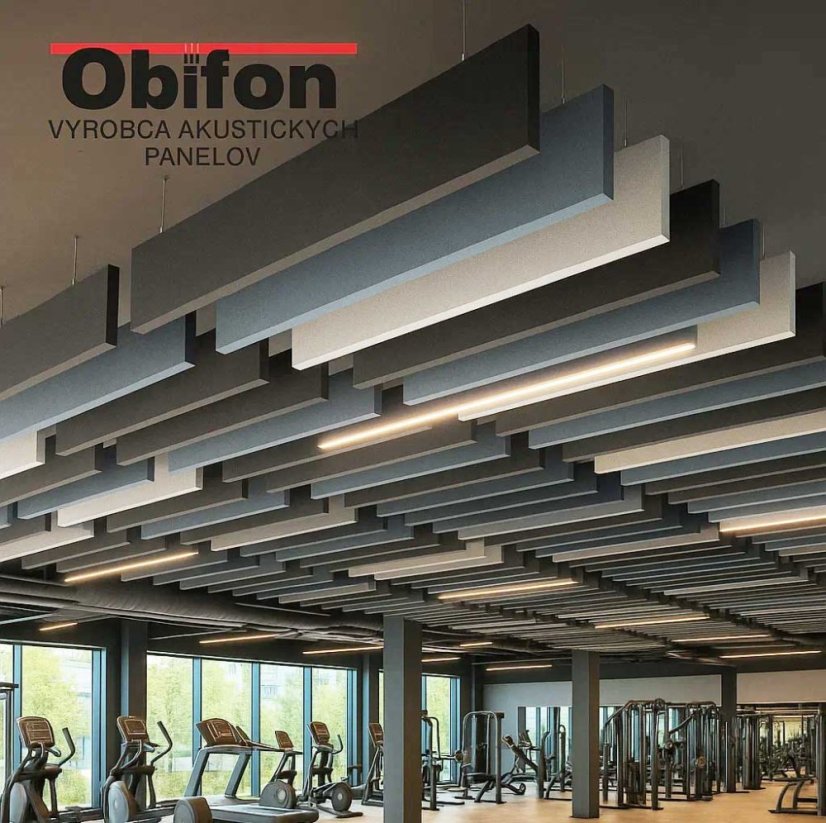

Vertikálne absorbéry hluku - Baffle sa používajú ako zavesené panely v priestore pod stropom, kde účinne absorbujú zvuk jeho pohlcovaním. Dopad zvukových vĺn z oboch strán podmieňuje ich vysokú účinnosť. Znižujú dozvuky v priestoroch, čím klesá úroveň hluku a zlepšuje sa pracovné prostredie. Ich použitie je hlavne vo výrobnej sfére ale aj všade tam, kde nie je možné aplikovať znížený strop resp. je potrebné zvýšiť absorpciu a tým znížiť hladinu hluku. Nové možnosti designového a tvarového stvárnenia bafflí umožňujú ich použitie už aj pre spoločenský sektor. /viď varianta ART/
stropné PET baffle v drevenej sklotkanine
Akustické Vlastnosti - variant A2
Názov produktu: Baffle A2 minerál
Akustika: Meranie bolo vykonávané s panelmi 1200x600 mm s roztečou medzi jednotlivými panelmi 1000 mm odsadenie 200mm
alfa w = 0,75 NRC = 0,9
Akustické Vlastnosti - variant B

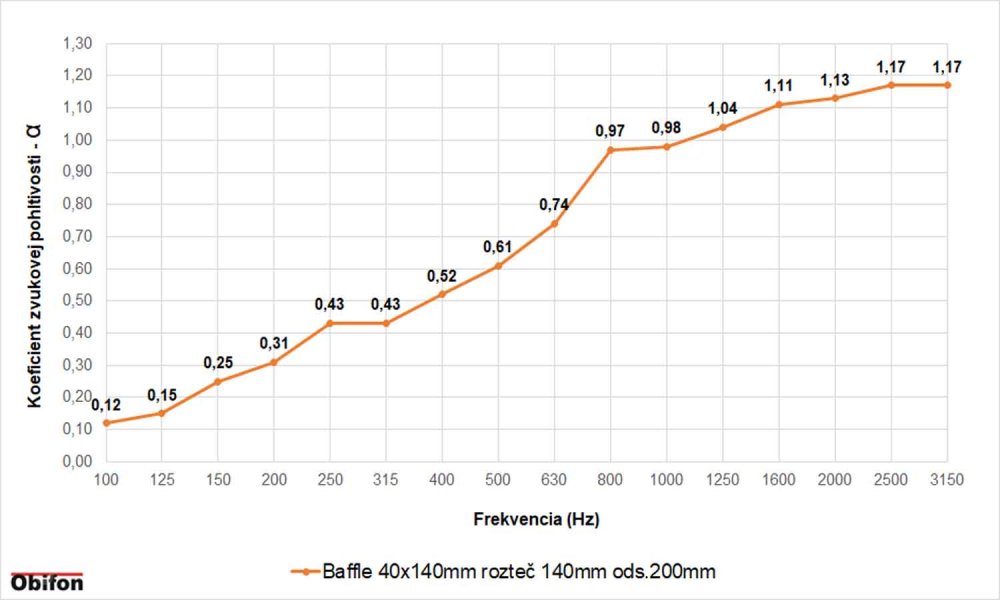

Krivka pre baffle v hrubke 40mm výška 140mm rozteč 140mm odsadenie 200mm
alfa w = 0,7
Nrc = 0,8

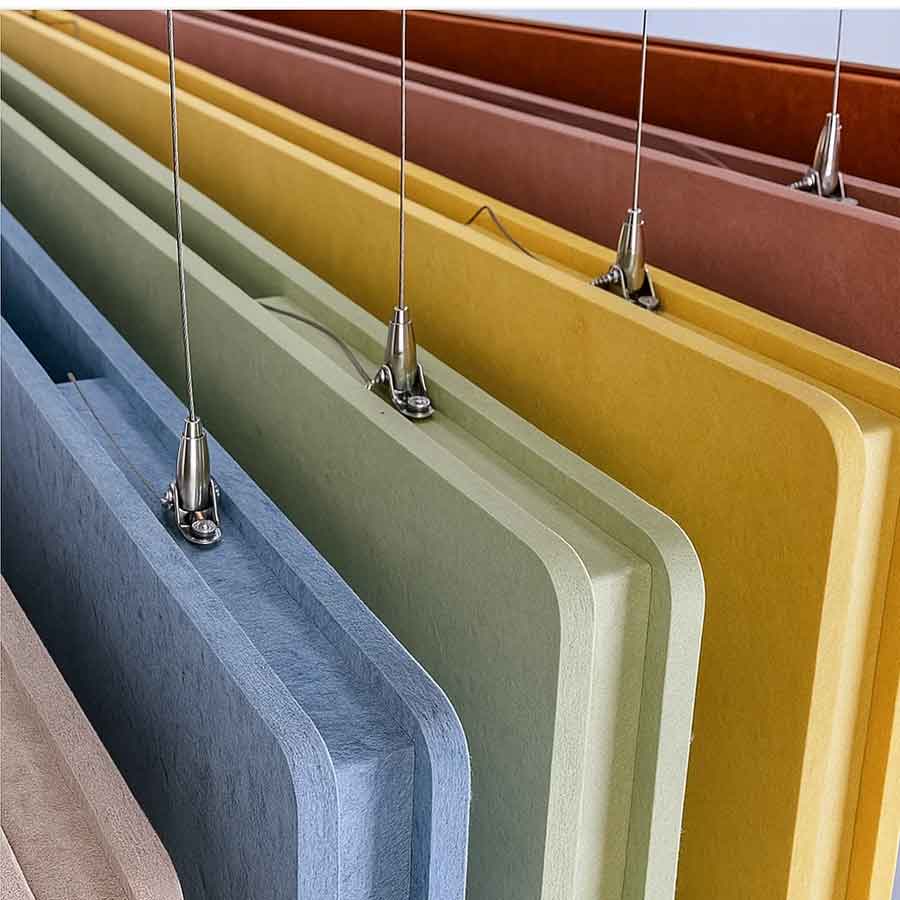

Montáž Bafflí
| Hrúbka prvku | 40mm |
|---|---|
| Materiál jadra | Recyklovaný PET panel, Minerálne vlákno - nehorľavé |
| Povrch | Textília,tkanina, Filc |
| Povrchová úprava | Textília, PET panel Natur Biely,čierny |
| Problém | Hluk/ozvena v miestnosti |
| Tvar prvku | Vešané stropné panely |
| Umiestnenie na: | Strop |
| Určené pre: | Kancelárie, Spoločenské priestory, Nahrávacie štúdio |
| Zavesenie na strop | Zavesené na stojato |
Ako vyberať akustické riešenie na strop?
Strop je miesto v každom priestore,kde je takmer vždy možnosť aplikovať akustické panely alebo prvky. Je potrebné poznať priority aby ste sa mohli spravne rozhodnúť. Pokúsim sa v tomto prispevku pomôcť pri výbere ale myslím určujúcim parametrom pre výber riešenia ostáva vždy účel využitia daného priestoru. Tento účel determinuje aj ostatné požiadavky kladené na akustické riešenie stropu.
Filcový PET panel Ekosound Flex
Akustický filcový PET panel Ekosound Flex je nový materiál s výbornými akustickými vlastnosťami . Vyrába sa vo viacerých variantách buď ako 40mm a 12 mm hrubý panel ktorý má štandartne hladký bielý a čierny povrch alebo je opatrený tkaninou alebo potlačou podľa účelu použitia.
PET akustické panely ponúkajú jedno z ekologických riešení zvukovej izolácie, pretože sú vyrobené z recyklovaného polyesteru, čím znižujú vplyv na životné prostredie a zároveň zabezpečujú optimálny akustický výkon.
Koľko panelov potrebujem na dosiahnutie dobrej akustiky?
Častý dopyt pri požiadavke na lepšiu akustiku je koľko panelov potrebujem. ? Pokúsime sa odpovedať v tomto článku. Z praxe je známy poznatok,že cca 30% panelov z plochy stropu alebo stien dosahuje už veľmi dobré hodnoty utlmenia dozvuku. Pre presnejší výpočet doporučujeme použiť našu kalkulačku....
Prečo je Ekosound (PET panel) dobrý materiál v akustike?
Super materiál pre Vaše steny! Ak hľadáte úsporu tepla,viac ticha a povrch bez údržby , našli ste! PET panel Ekosound Hard v hrubke 9mm v 25 farbách nalepíte na Vašu stenu a máte vystaráno...
Tkanina- Akutec
Tkanina je semišovaná nemá homogénnu farbu - melír. Možnosť aplikácie grafiky z filcu na povrch tkaniny "Touch Pix". Len položiť a dosť...
Schéma montáže bafflí na strope
Filcový panel Ekosound
Minerálne baffle
Schéma vešania baffli na T profily pozdlžne a priečne
Technické vlastnosti akustických panelov Obifon a Ekosound
| Variant Obifon označenie A2 /minerál/ | Variant Ekosound označenie B /PET vlákno/ |
| Horľavosť - Reakcia na oheň | Horľavosť - Reakcia na oheň |
| Panely OBIFON sú vyrábané zo 100% minerálnej vlny, ktorá odoláva teplote 1000oC viac ako dve hodiny bez topenia. Horľavosť: Panel je zaradený podľa STN EN 13501-1 do skupiny A2,S1,d0 ako nehorľavý. Šírenie plameňa po povrchu: nulové šírenie plameňa po povrchu podľa STN 730863 pri variante coral. |
Panely Ekosound sú z PET vlákna. Horľavosť: Ekosound v hrúbke 5-50mm a plošnej hmotnosti do 2500g/m2 je zaradený podľa STN EN 13501-1 do skupiny B S1,d0 ako neľahko horľavý. |
| Odolnosť voči vlhku | Odolnosť voči vlhku |
| Minerálna vlna je nehygroskopický materiál odolný voči 90% relatívnej vlhkosti pri zachovaní 100% rozmerovej stability.Podmienkou je odvetrávanie priestoru a zabránenie kondenzácie vodných pár. |
Vláknitý panel EKOSOUND je vhodný aj do vlhkého prostredia do 60% vlhkosti pri odvetrávanom priestore a zabránenie kondenzácie vodných pár. |
| Mechanické vlastnosti | Mechanické vlastnosti |
| Panely OBIFON sa vyrábajú z tvrdej kamennej vlny a sú opatrene dvojitou vrstvou sklotkaniny a textílie proti ich poškodeniu pri bežnom úžívaní. Neodolávajú pôsobeniu hrubej sily. Na miesta dotyku s panelmi doporučujeme povrch v tkanine. |
Panely EKOSOUND sú pružné a odolávajú mechanickému poškodeniu aj hrubej sile okrem znečistenia povrchu . |
| Hygiena a čistenie panelov |
Hygiena a čistenie panelov |
| Kamenná vlna je anorganický materiál a nie je napádaný plesňami, baktériami a ani hubami. Čistenie povrchu mäkkou kefou alebo vysávačom so štetinami podľa návodu pre konkrétnu tkaninu. Povrch Coral je možné jemne čistiť vlhkou handrou alebo jemnou kefou. |
Panely Ekosound vynikajú ekologickou nezávadnosťou. V prevedení Natural je bez akejkoľvek chemickej prísady. Vhodné pre detské zariadenia a zdravotnícke priestory. Čistenie mäkkým kefou alebo vysávačom. |
| Hmotnosť panelov |
Hmotnosť panelov |
| 4500 g/m2 pri hrúbke 50mm. | 2500g/m2 pri hrúbke 40mm. |
