Oblaky - Neo
Kladenie akustických panelov v radoch s pravidelnými medzerami, vyžaduje závesný systém a nie lanká ako pri voľnom kladení, výhodou je ich variabilita, ako výšková tak aj farebná a tvarová. Závesný systém umožňuje dodržanie rozostupov a fixáciu jednotlivých panelov a radov medzi sebou viac
Popis výrobku
Pri navrhovaní panelov systému Neo je potrebné si uvedomiť, že panely sú zavesené na dvojici nosných T profiloch s medzerou minimálne 5cm medzi panelmi. Preto je možné vytvárať týmto len pásy alebo skupinky panelov. Kladením panelov s rôznou dĺžkou respektíve aj šírkou a výškou odsadenia sa dosahuje nepravidelnosť skupiny oblakov. Najväčšou prednosťou tohto systému je jednoduchá montáž a možnosť jednoduchého vyklopenia panelu pre prístup k armatúram respektíve vybratia panelu a jeho očistenie a spätné zavesenie.
Rozdelenie oblakov podľa materiáluoblakov v systéme NEO
- Varianta s minerálnym jadrom - označenie A2
- Varianta s text. jadrom Ekosound - označenie B
Rozmery panelov Oblaky NEO
| Rozmery (mm) | Varianta | Šírka (mm) | Dĺžka (mm) | Hrúbka (mm) |  |
| Oblaky Neo | var. A2 a B | 1000 | 600,900,1200,1500 | 40,50 | |
| Oblaky Neo (limitné rozmery) * iné rozmery po konzultácii |
800 - 12 |
Povrch panelov: Pre variantu B môže byť povrch biely Natur, tkanina podľa vzorkovníka s bielou hranou alebo tkanina s potlačou. Viď záložka povrchy.
Základné povrchové úpravy
Podobné produkty
Podobný produkt je panel Oblaky tvar Rectangle a Oblaky ART v rôznych tvaroch. Efektné sú imitácie obláčikov v tvare a farbe Oblaky Air. Pre kladenie oblakov v pásoch alebo celej ploche doporučujeme variantu NEO.

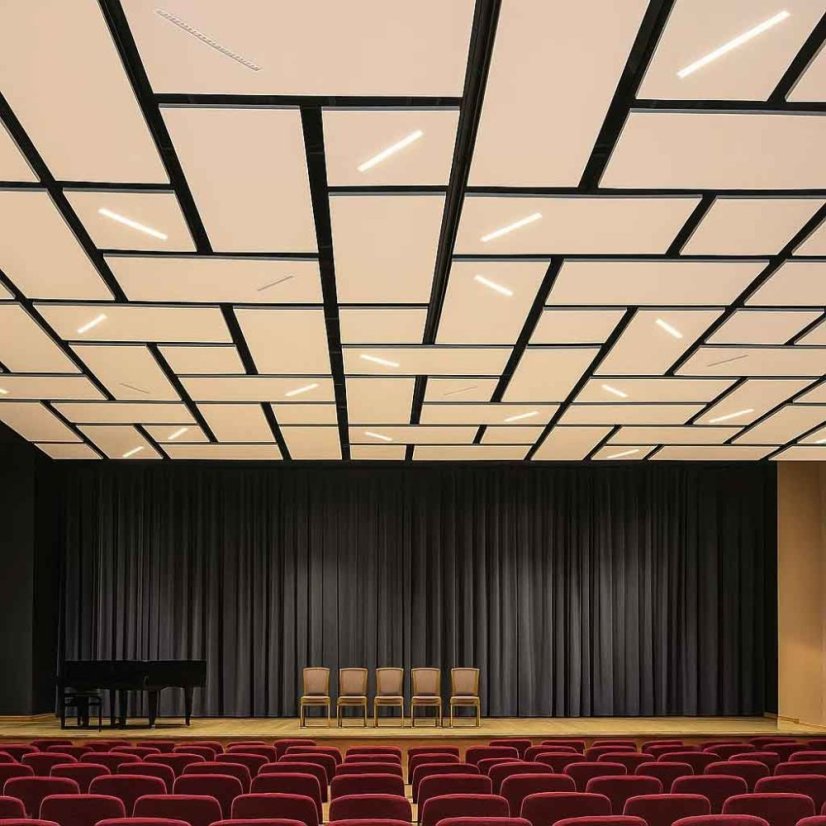

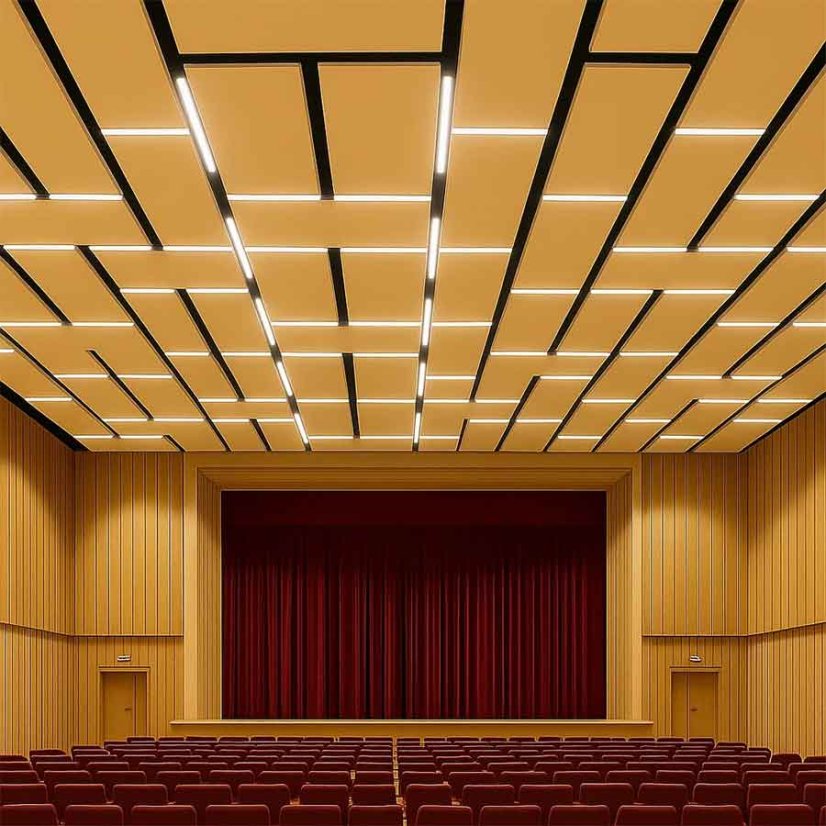

Riešenie integrovaných svietidiel a grafiky na povrchu.
Možnosti použitia
Varianta Neo je systém na spájanie oblakov do skupín slúžiaci na jednoduché vyskladanie vizuálne zaujímavých plôch na strope. Je to systém, ktorý je možné použiť na čiastočné prekrytie plochy ale rovnako aj na celoplošné obkladanie stropov. Systém sa môže skladať z rovnakých ale aj troch alebo viacerých rozmerovo odlišných panelov, z ktorých je možné ich obmenou vyskladať rôzne vzory. Oblaky su ľahko odoberateľné.
V základe je možné skladať pásy alebo ostrovčeky z rovnakých alebo rôznych panelov podľa rozmerov v tabulke.
Pás Oblakov Neo vyskladaný z rovnakých panelov
Pás Oblakov Neo vyskladaný z panelov o troch dĺžkach
Skupina oblakov (ostrovček) vyskladaný z panelov o troch rozmeroch dĺžky
Treťou možnosťou je kladenie oblakov o rôznych rozmeroch podľa tabuľky s rôznou šírkou, dĺžkou ako aj s rôznym výškovým odsadením kedy dosahujeme pri zachovaní výhod systému vzhľad sólo uchytávania jednotlivých panelov.
Pás Oblakov Neo vyskladaný z panelov rôznych šírok a odsadení
V základe je možné skladať pásy panelov a nekonečnej dĺžke. Spájaním takýchto pásov s priznanou špárou 5cm ( táto špára sa nachádza vždy aj medzi jednotlivými panelmi v rade) vzniká celistvá plocha. Systém umožňuje bezproblémové pridanie prázdnej plochy pre svietidlá či iné stropné zariadenia. Všetky panely poskytujú možnosť ich jednoduchej demontáže zodvihnutím a posunutím do strany (viac v sekcii Montáž).V prípade častého prístupu je možné panely v dĺžke do 800mm jednoducho vyklápať a spätne zavesiť späť. Pre tento systém tak nie sú problémom rôzne revízne otvory, čistenie jednotlivých panelov ani rýchla výmena poškodených kusov.
Panely sú montované na viditeľnom T profile. To znamená, že v špárach je možné tento profil vidieť. Použitím farby profilov korešpondujúcej s farbou stropu je však možná maximálna minimalizácia tohto javu.
Výhody:
- jednoduchá montáž
- modulárny systém s možnosťou výmeny panelov
- jednoduché odobratie panelu rep. vyklopenia s prístupom do priestorov za panelmi / elektro, vzduch ,voda/
- symbióza osvetlenia a skladby panelov
- vynikajúce akustické vlastnosti
Nevýhody:
- viditeľný T profil v medzerách medzi panelmi v pozdĺžnom smere /5cm/
Akustické Varianty
Minerálny panel A2 a Ekosound PET vlákno panel B
Názov produktu: Oblaky minerál var. A2
Akustika: Meranie bolo vykonávané s odsadením 500mm o hrúbke 50mm.
Zvuková absorpcia: Skúšané podľa EN ISO 354.
Názov produktu: Oblaky minerál A2 ekvivalentná plocha.
Zvuková absorpcia: Skúšané podľa EN ISO 354.
Akustika: Meranie bolo vykonávané s odsadením 500 resp. 1000mm.
Názov produktu: Oblaky B Ekosound PET vlákno
Akustika: Meranie bolo vykonávané s odsadením 400mm
Názov produktu: Oblaky B Ekosound PET vlákno
Akustika: Meranie bolo vykonávané s odsadením 400mm
Technické vlastnosti
| Varianta A2 | Varianta B | |
|
Reakcia na oheň |
Panely OBIFON sú vyrábané zo 100% minerálnej vlny, ktorá odoláva teplote 1000 oC viac ako dve hodiny bez topenia. Horľavosť: Materiál je zaradený podľa STN EN 13501-1 do skupiny A2,S1,d0 ako nehorľavý. Šírenie plameňa po povrchu: nulové šírenie plameňa po povrchu podľa STN 730863 pri variante coral. |
Panely Ekosound sú z ekotext. vlákna. Horľavosť: Ekosound v hrúbke 5-50mm a plošnej hmotnosti do 2500g/m2 je zaradený podľa STN EN 13501-1 do skupiny B S1,d0 ako neľahko horľavý. |
|
Odolnosť voči vlhku |
Minerálna vlna je nehygroskopický materiál odolný voči 90% relatívnej vlhkosti pri zachovaní 100% rozmerovej stability. | Vláknitý panel EKOSOUND nie je vhodný do vlhkého prostredia z titulu napádania mikroorganizmami vo vlhkom prostredí |
|
Mechanické vlastnosti |
Oblaky neodolávajú trvalému bodovému zaťaženiu viac ako 200 gramov. Pri potrebe osadenia ťažších lámp do panelov je potrebné konzultovať spôsob uchytenia. | Panely EKOSOUND sú pružné a odolávajú mechanickému poškodeniu. |
|
Hygiena |
Kamenná vlna je anorganický materiál a nie je napádaný plesňami, baktériami a ani hubami. | Panely Ekosound vynikajú ekologickou nezávadnosťou. V prevedení natural je bez akejkoľvek chemickej prísady. Vhodné pre detské zariadenia. |
|
Hmotnosť |
4500 g /m2 pri hrúbke 50mm | 2500g/m2 pri hrúbke 40mm |
|
Prístupnosť |
Panely sú ľahko demontovateľné. | Panely sú ľahko demontovateľné. |
|
Čistenie |
Čistenie mäkkým kartáčom a vysávačom. | Upozornenie! Pri aplikácii panelov Natural v bielej farbe sa musia používať rukavice, pretože povrch panelov je citlivý na znečistené ruky. Čistenie mäkkým kartáčom a vysávačom. |
Textilné povrchy:
- Akutec - semišový povrch s jemným tieňovaním (180g/m2)
- Memory - tkaný "panamový" povrch s vodeodolnosťou (290g/m2)
- Adria - veľmi jemne štruktúrovaná tkanina bez úpravy (245g/m2)
- Mirage - veľmi textúrovaný vzor najvyšej kvality (350g/m2)
Sklovláknité povrchy
- Coral - imitácia drsnej omietky
| Hrúbka prvku | 40mm, 50mm |
|---|---|
| Materiál jadra | Recyklovaný PET panel, Minerálne vlákno - nehorľavé |
| Problém | Hluk/ozvena v miestnosti |
| Tvar prvku | Vešané stropné panely |
| Zavesenie na strop | Zavesené na ležato |
Ako vyberať akustické riešenie na strop?
Strop je miesto v každom priestore,kde je takmer vždy možnosť aplikovať akustické panely alebo prvky. Je potrebné poznať priority aby ste sa mohli spravne rozhodnúť. Pokúsim sa v tomto prispevku pomôcť pri výbere ale myslím určujúcim parametrom pre výber riešenia ostáva vždy účel využitia daného priestoru. Tento účel determinuje aj ostatné požiadavky kladené na akustické riešenie stropu.
Koľko panelov potrebujem na dosiahnutie dobrej akustiky?
Častý dopyt pri požiadavke na lepšiu akustiku je koľko panelov potrebujem. ? Pokúsime sa odpovedať v tomto článku. Z praxe je známy poznatok,že cca 30% panelov z plochy stropu alebo stien dosahuje už veľmi dobré hodnoty utlmenia dozvuku. Pre presnejší výpočet doporučujeme použiť našu kalkulačku....
Odhlučnenie priestoru: Základné informácie a praktické tipy
Filcový PET panel Ekosound Flex
Akustický filcový PET panel Ekosound Flex je nový materiál s výbornými akustickými vlastnosťami . Vyrába sa vo viacerých variantách buď ako 40mm a 12 mm hrubý panel ktorý má štandartne hladký bielý a čierny povrch alebo je opatrený tkaninou alebo potlačou podľa účelu použitia.
PET akustické panely ponúkajú jedno z ekologických riešení zvukovej izolácie, pretože sú vyrobené z recyklovaného polyesteru, čím znižujú vplyv na životné prostredie a zároveň zabezpečujú optimálny akustický výkon.
Akustický PET panel Ekosound Hard
Keďže stále viac ľudí zvažuje možné obavy z materiálov zo sklenených vlákien, ktoré sa dostanú do ich domovov alebo kancelárií, architekti, stavitelia a dizajnéri používajú bezpečné, mäkké a ľahko inštalovateľné produkty, ako je PET filcový akustický panel na zníženie hluku . Akustický PETpanel Ekosound Hard v hrúbke 9 a 12 mm je tvrdý, pružný s farebnými variantami prípadne melírovaním . Toto melírovanie dáva povrchu eleganciu a praktičnosťpri údržbe panelov.
PET akustické panely, v plnom znení: polyetyléntereftalátové akustické panely, tiež FELT panely, sú typom akustického panelu, ktorý je vyrobený z termospájaného netkaného polyesterového vlákna. Materiál PET akustických panelov predstavuje vysoko výkonné riešenie, ktoré je ľahké, odolné a ľahko inštalovateľné. Tieto akustické PET panely sú navrhnuté tak, aby absorbovali zvukovú energiu v danom priestore, čím zlepšujú akustiku a znižujú ozvenu a dozvuky.
Coral
Coral ako jeden z najčastejšie používaných povrchov sa vyznačuje štrukturovaným povrchom. Má výrazný estetický efekt.
Používa sa ako pvrchová úprava na takmer všetky nehorľavé minerálne povrchy ale aj na úpravu filcových panelov. Je možné ho čistiť vlhkou mäkkou kefou.
Farbená sklotkanina
Farbená sklotkanina je skupinou povrchov na stropné kazety . Nevylučuje sa však aj použitie na stenové panely. Povrchy Blanco, Black a wood je možné použiť na produkty KAZETY štandart, INDUSTRY PANELY, BAFFLE.
Montáž:
Montáž systéme NEO pozostáva za nasledovných krokov
- Rozkreslenie radov panelov a uchytenie T profilov na strop v rastri 60cm v strede radu
- Spojenie nosných T profilov 60cm priečnym profilom kazdých cca 120cm
- Na T profil sa pootočením pripevní T-klip s hákom /viď obrázok/
- Do pripravených a spevnených miest na zadnej strane panelov sa našroubuje plastový slimák s pootočením aby ho bolo možne do T klipu v smere kladenia zavesiť
- Po osadení všetkých 4 alebo 6 drôtených slimákoch zavesíme panel do T klipov na T profiloch.
- Podvihnutím panelu a potiahnutím do strany je potom rovnako veľmi jednoducho možné panel odobrať.
- Panely v dĺžke do 800mm je možné nadvihnúť na dvoch T klipoch a spustiť, čím dôjde k vyklopeniu panelu. Zostane visieť na dvoch T klipoch.
(Ukážka uchytenia T profilov pomocou nóbiového závesu na T profil)
(Ukážka uchytenia T klipu o T profil a zavesenie panelu pomocou slimáka o T klip)
(Ukážka hotového uchytávacieho systému s nainštalovanými panelmi)
(Ukážka možnosti vyklopenia rozmerovo menšieho panelu)
