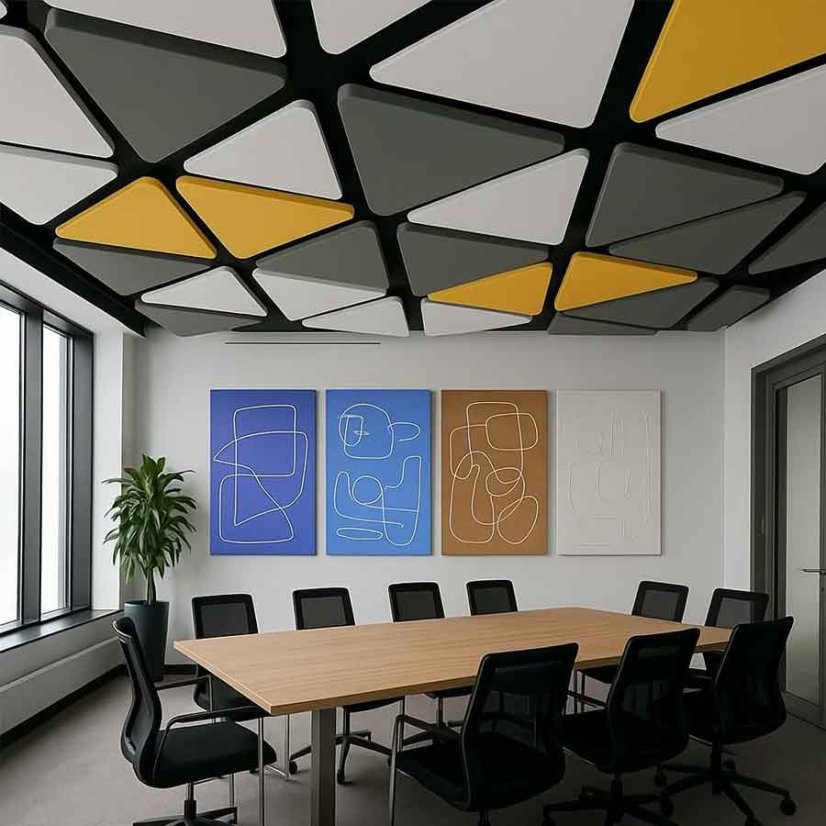

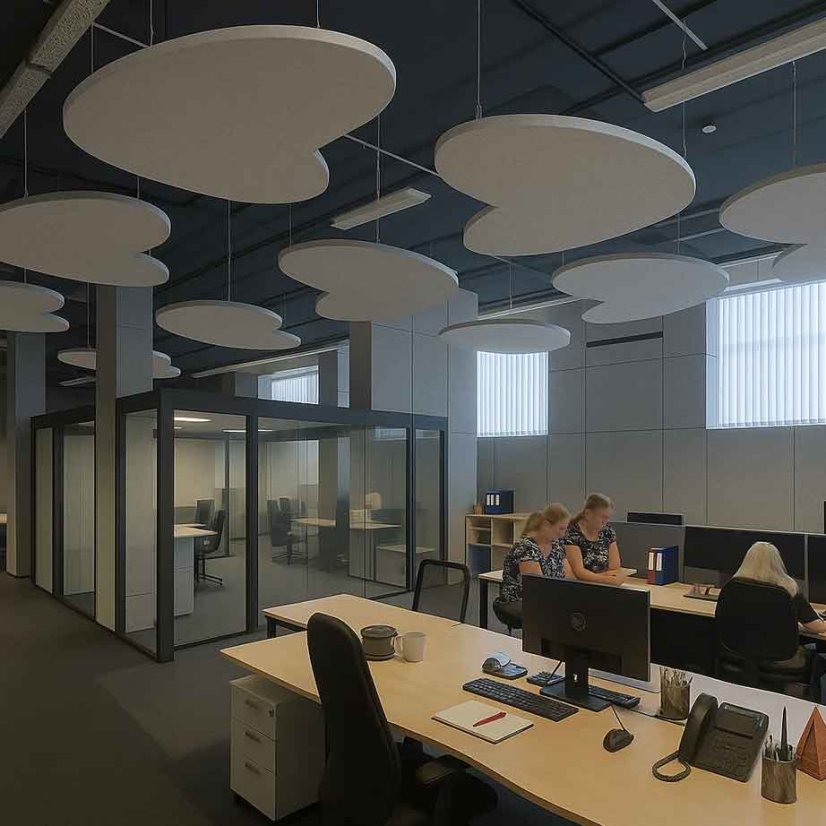

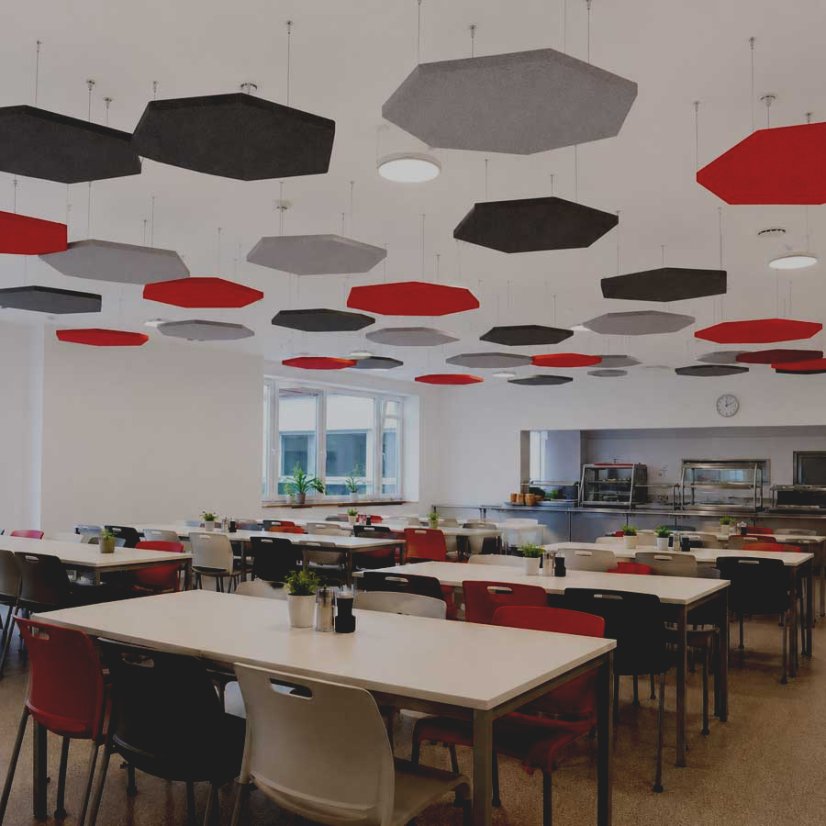

Oblaky - Art varianty

Ďalšie fotky (10)

Dostupné farby 9mm PET panelov

Vyrábané na objednávku

Okrem pravidelných tvarov je možné designovo stvárniť strop aj inými tvarmi oblakov. Prednosťou tejto varianty ART je tvarové prevedenie panelov v atypických geometrických tvaroch, čím estetický výraz stropu získava nový rozmer, pri zachovaní akustických vlastností. viac

Doprava a platba

Horizontálny závesný panel Oblaky varianta Art sa skladá z pohltivého jadra a zvukovo-transparentnej povrchovej úpravy. Efektná je aplikácia grafiky na povrch panelu.

Varianty oblakov ART

Oblaky ART vyrábame s minerálnym jadrom (označenie A2)
a varianta s PET jadrom Ekosound (označenie B.)

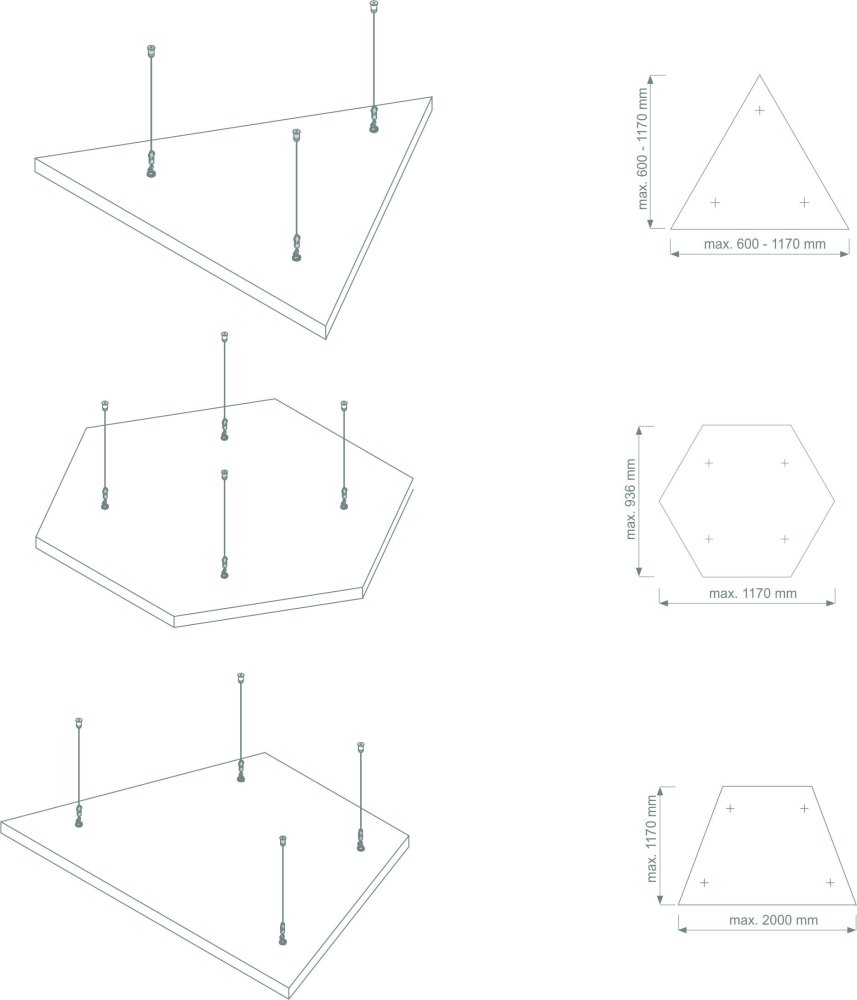

Rozmery panelov Oblaky ART varianta A2 a B.

Dostupnosť presného tvaru treba konzultovať.

Je možná výroba tvarov podľa požiadaviek- treba konzultovať.

Ukážka zavesenie panelov

Základné povrchové úpravy panelov OBIFON Oblaky

Textúrovaná sklotkanina
Viac info

Semišovaná tkanina
Viac info

PET panel Natur bez úpravy
Viac info

Filcový panel
Viac info

Podobné produkty

Podobný produkt je panel Oblaky tvar Rectangle, Oblaky Kruh v rôznych tvaroch. Efektné sú imitácie obláčikov v tvare a farbe Oblaky Air. Pre kladenie oblakov v pásoch alebo celej ploche doporučujeme variantu NEO.

Upozornenie: Iné tvary alebo rozmery panelov je nutné konzultovať so spôsobom uchytenia

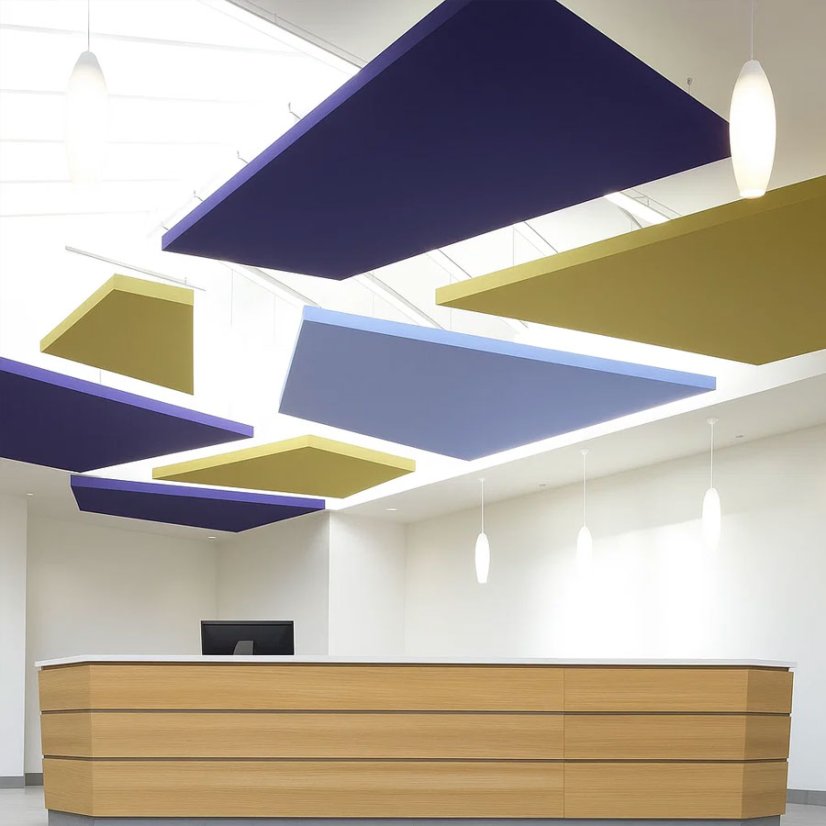

Tvarované oblaky ART

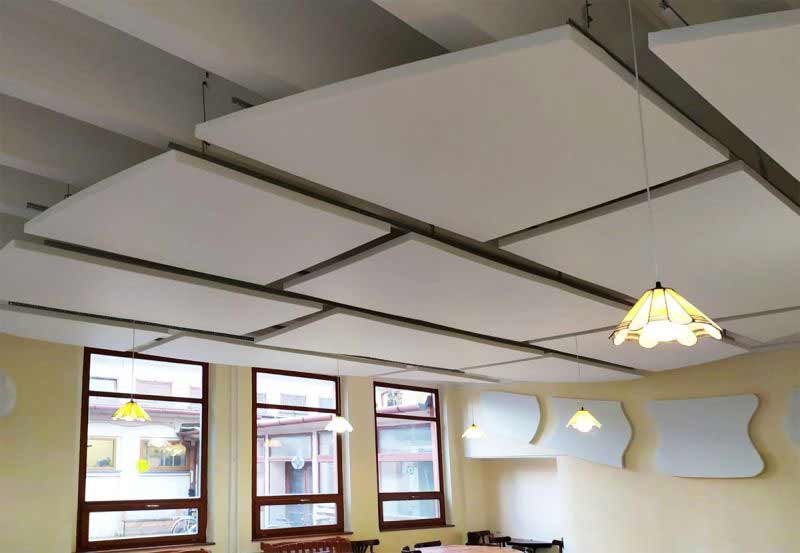

Oblaky ART v kombinácií s panelmi na stene

Možnosti použitia

Použitie hlavne kancelárskych prietoroch, open space ale aj kultúrne a školské priestory. Varianta Kruh sa vyrába v rôznych priemeroch a štandardne sa vešia na závesový set s jednym lankom. Je možné osadiť do oblaku LED lampu v kruhovom prevedení. Pri ich navrhovaní, je potrebné nájsť ich symbiózu s typom osvetlenia a ostatných stropných prvkov.

Akustické Varianty

Oblaky minerál var. A2

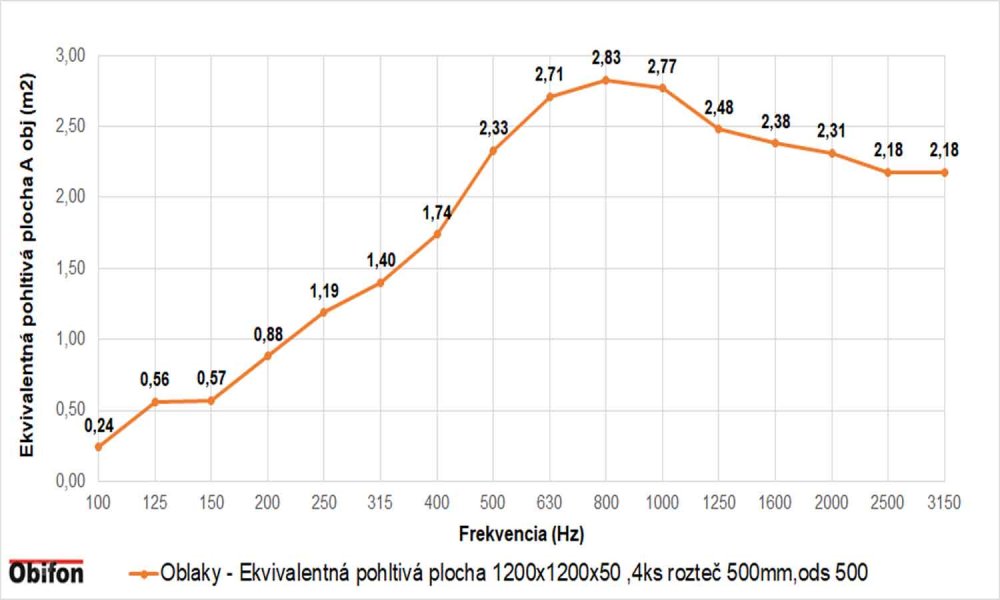

Akustika: Meranie bolo vykonávané s odsadením 500mm o hrúbke 50mm.
Zvuková absorpcia: Skúšané podľa EN ISO 354.

Oblaky minerál A2 ekvivalentná plocha.

Zvuková absorpcia: Skúšané podľa EN ISO 354.

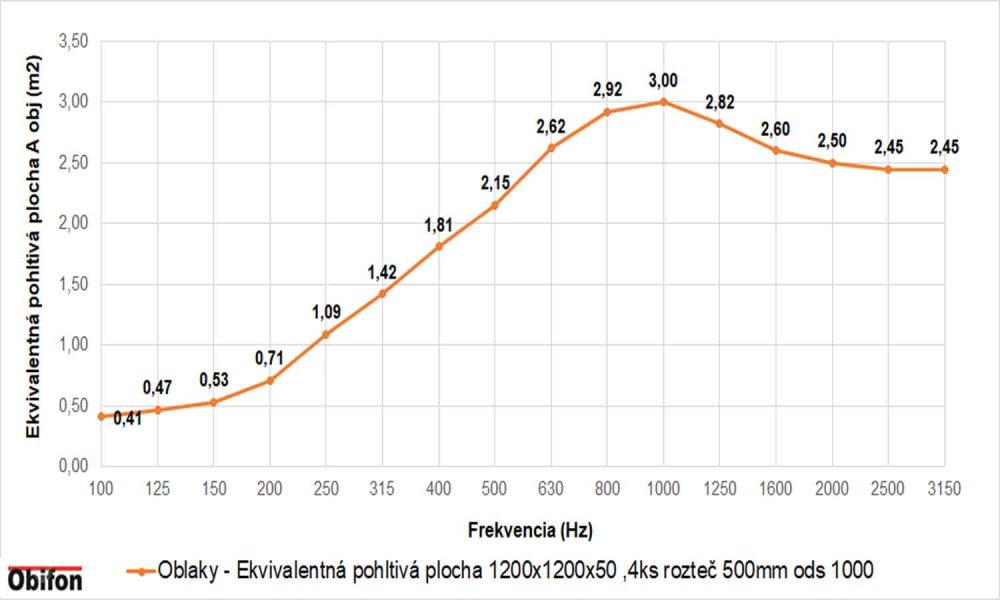

Akustika: Meranie bolo vykonávané s odsadením 500 resp. 1000mm.

Oblaky B Ekosound PET vlákno

Akustika: Meranie bolo vykonávané s odsadením 400mm

Oblaky B Ekosound PET vlákno

Akustika: Meranie bolo vykonávané s odsadením 400mm

Textilné povrchy

Akutec - semišový povrch s jemným tieňovaním (180g/m2)

Sklovláknité povrchy

Coral - imitácia drsnej omietky

PET panely

vo farbách bez povrchovej úpravy podľa vzorkovníka

Hrúbka prvku	9mm, 12mm, 18mm, 40mm
Materiál jadra	Recyklovaný PET panel, Minerálne vlákno - nehorľavé
Povrch	Filc
Povrchová úprava	Sklotkanina Coral, PET panel Natur Biely,čierny, PET panel Farba
Problém	Hluk/ozvena v miestnosti
Tvar prvku	Iný tvar panelu, Vešané stropné panely
Umiestnenie na:	Strop
Určené pre:	Byty/Domy, Školy, materské školy, Kancelárie, Spoločenské priestory, Kino/Divadlo
Zavesenie na strop	Zavesené na ležato

Ako vyberať akustické riešenie na strop?

Strop je miesto v každom priestore,kde je takmer vždy možnosť aplikovať akustické panely alebo prvky. Je potrebné poznať priority aby ste sa mohli spravne rozhodnúť. Pokúsim sa v tomto prispevku pomôcť pri výbere ale myslím určujúcim parametrom pre výber riešenia ostáva vždy účel využitia daného priestoru. Tento účel determinuje aj ostatné požiadavky kladené na akustické riešenie stropu.

Filcový PET panel Ekosound Flex

Akustický filcový PET panel Ekosound Flex je nový materiál s výbornými akustickými vlastnosťami . Vyrába sa vo viacerých variantách buď ako 40mm a 12 mm hrubý panel ktorý má štandartne hladký bielý a čierny povrch alebo je opatrený tkaninou alebo potlačou podľa účelu použitia.

PET akustické panely ponúkajú jedno z ekologických riešení zvukovej izolácie, pretože sú vyrobené z recyklovaného polyesteru, čím znižujú vplyv na životné prostredie a zároveň zabezpečujú optimálny akustický výkon.

Akustický PET panel Ekosound Hard

Keďže stále viac ľudí zvažuje možné obavy z materiálov zo sklenených vlákien, ktoré sa dostanú do ich domovov alebo kancelárií, architekti, stavitelia a dizajnéri používajú bezpečné, mäkké a ľahko inštalovateľné produkty, ako je PET filcový akustický panel na zníženie hluku . Akustický PETpanel Ekosound Hard v hrúbke 9 a 12 mm je tvrdý, pružný s farebnými variantami prípadne melírovaním . Toto melírovanie dáva povrchu eleganciu a praktičnosťpri údržbe panelov.

PET akustické panely, v plnom znení: polyetyléntereftalátové akustické panely, tiež FELT panely, sú typom akustického panelu, ktorý je vyrobený z termospájaného netkaného polyesterového vlákna. Materiál PET akustických panelov predstavuje vysoko výkonné riešenie, ktoré je ľahké, odolné a ľahko inštalovateľné. Tieto akustické PET panely sú navrhnuté tak, aby absorbovali zvukovú energiu v danom priestore, čím zlepšujú akustiku a znižujú ozvenu a dozvuky.

Coral

Coral ako jeden z najčastejšie používaných povrchov sa vyznačuje štrukturovaným povrchom. Má výrazný estetický efekt.
Používa sa ako pvrchová úprava na takmer všetky nehorľavé minerálne povrchy ale aj na úpravu filcových panelov. Je možné ho čistiť vlhkou mäkkou kefou.

Tkanina- Akutec

Tkanina je semišovaná nemá homogénnu farbu - melír. Možnosť aplikácie grafiky z filcu na povrch tkaniny "Touch Pix". Len položiť a dosť...

Montáž:

Montáž stropných panelov Oblaky

Počet závesov je určený výrobcom.Typ a množstvo závesov určuje výrobca podľa veľkosti oblaku.
Tento postup je vhodný na rozmiestnenie oblakov s toleranciami ako sólo prvkov na strope. Nie je možné ukladanie panelov s presnými medzerami medzi sebou.
Pre kladenie oblakov s vysokými požiadavkami na presnosť medzier medzi oblakmi doporučujeme postup vešania oblakov na T profily ukázany vo variante Neo.

	Vyvŕtanie dierky na miesto zavesenia pre Ekopanel varianta B
	Zakrútenie drôteného háku do tela panelu pre minerálne panely
	Schéma zavesenia panelu
	zavesenie laniek o stropné háky
	Set závesový Y 1 na 2
	Set závesový 1 na 1
	Set závesový 1 na 3. Používa sa na kruhy

Lanká sú rektifikovatelné, takže výška panelu sa reguluje po zavesení. Množstvo setov laniek na zavesenie, dodržujte podľa doporučenia výrobcom.

Montáž závesu

1. Navŕtanie otvoru na miesto osadenia závesu do zadnej strany panelu

2. Zakrútenie drôteného slimáka do otvoru. Slimák zakrútime čo najhlbšie bez prerazenia prednej strany.

3. Uchytenie kombišroubu s hmoždinou do stropu a zakrútenie vrchneho rektif. závesu na strop

4. Zavesenie oblaku cez lanko do oboch hákov buď cez Y záves alebo záves 1 na 1.

Návod na montáž panelov na strop.pdf (pdf, 1.6 MB)

11_03_NS_TL_Oblaky_v2.pdf (pdf, 465.1 kB)

Technické vlastnosti:

	Varianta A2	Varianta B
Reakcia na oheň	Panely OBIFON sú vyrábané zo 100% minerálnej vlny, ktorá odoláva teplote 1000 oC viac ako dve hodiny bez topenia. Horľavosť: Materiál je zaradený podľa STN EN 13501-1 do skupiny A2,S1,d0 ako nehorľavý. Šírenie plameňa po povrchu: nulové šírenie plameňa po povrchu podľa STN 730863 pri variante coral.	Panely Ekosound sú z ekotext. vlákna. Horľavosť: Ekosound v hrúbke 5-50mm a plošnej hmotnosti do 2500g/m2 je zaradený podľa STN EN 13501-1 do skupiny B S1,d0 ako neľahko horľavý.
Odolnosť voči vlhku	Minerálna vlna je nehygroskopický materiál odolný voči 90% relatívnej vlhkosti pri zachovaní 100% rozmerovej stability.	Vláknitý panel EKOSOUND nie je vhodný do vlhkého prostredia z titulu napádania mikroorganizmami vo vlhkom prostredí
Mechanické vlastnosti	Oblaky neodolávajú trvalému bodovému zaťaženiu viac ako 200 gramov. Pri potrebe osadenia ťažších lámp do panelov je potrebné konzultovať spôsob uchytenia.	Panely EKOSOUND sú pružné a odolávajú mechanickému poškodeniu.
Hygiena	Kamenná vlna je anorganický materiál a nie je napádaný plesňami, baktériami a ani hubami.	Panely Ekosound vynikajú ekologickou nezávadnosťou. V prevedení natural je bez akejkoľvek chemickej prísady. Vhodné pre detské zariadenia.
Hmotnosť	4500 g /m2 pri hrúbke 50mm	2500g/m2 pri hrúbke 40mm
Prístupnosť	Panely sú ľahko demontovateľné.	Panely sú ľahko demontovateľné.
Čistenie	Čistenie mäkkým kartáčom a vysávačom.	Upozornenie! Pri aplikácii panelov Natural v bielej farbe sa musia používať rukavice, pretože povrch panelov je citlivý na znečistené ruky. Čistenie mäkkým kartáčom a vysávačom.
