Ľahké minerálne nehorľavé kazety s výbornými akustickými vlastnosťami. Hlavne do vlhkých priestorov ako kúpeľne a plavárne bez priehybu kaziet. Povrch akustická sklotkanina hladká Blanco alebo štrukturovaná Galaxy v bielej farbe. Možnosť tkaniny s dreveným dezénom . Hrúbka 15mm. viac
Ľahké minerálne nehorľavé kazety s výbornými akustickými vlastnosťami. Hlavne do vlhkých priestorov ako kúpeľne a plavárne bez priehybu kaziet. Povrch akustická sklotkanina hladká Blanco alebo štrukturovana Galaxy v bielej farbe. Možnosť tkaniny s dreveným dezénom . Hrúbka 15mm.
Popis výrobku:
Vlastnosti kaziet OBIFON Štandart
Reakcia na oheň: A2-s1, d0 podle ČSN EN 13501-01
Požiarna odolnost: REI30 podľa EN 13501-2 (v prevedení podla príslušného technického listu)
Zvuková pohltivost: DIN EN ISO 354 αw = 0,9 podla DIN EN ISO 11654 NRC=0,84 podle ASTM C 423
Odolnost voči vlhkosti: do 95% relativnej vzdušnej vlhkosti
Světelná odrazivost: pre bílou barvu podobnou RAL 9010 neoslnivé cca. 90%
Tepelná vodivost: λ = 0,047-0,052W/mK podle DIN 52612
Priepustnost vzduchu: PM1 (≤ 45 m³/hm²) podle DIN 18177
Váha kaziet pri hrúbke 15 mm je 1,3kg/m2

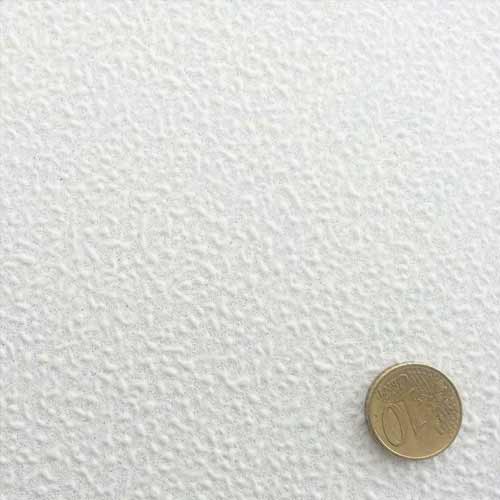

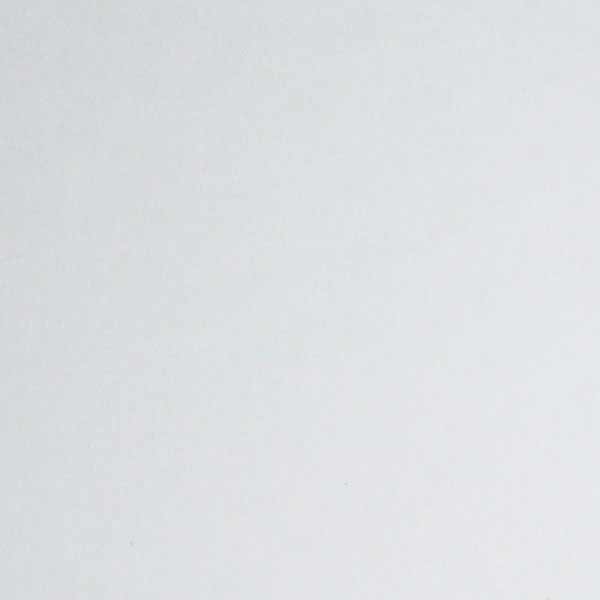

Povrchová úprava sklotkanina Blanco,Coral,drevo
Rozmerová rada kaziet Štandart
Šírka T profilov T24
600x600
1200x600
Hrúbka kaziet
15mm
15mm
Kazety dostupné v provedení hran A2 pre viditeľné T profily /viď obrázok/

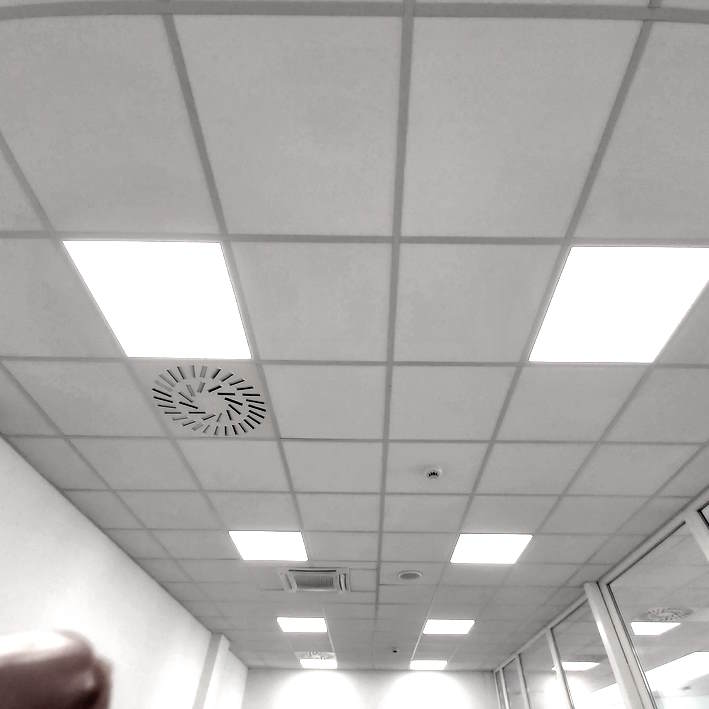

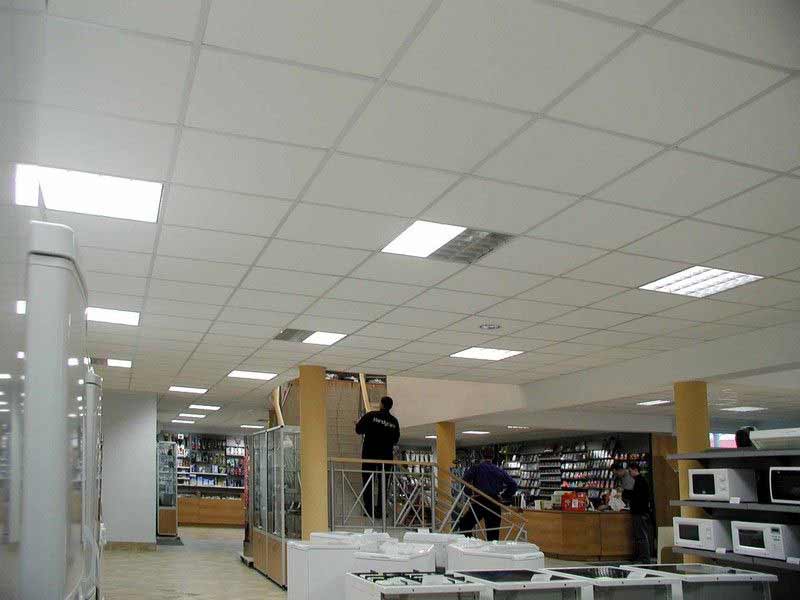

Kazety Štandart sú určené ako výplň viditeľných roštov a vytvárajú na strope štvorcový alebo obdĺžnikový raster. Každá kazeta sa dá vybrať. Systém pozostáva z jednotlivých profilov závesného systému a kaziet. Profily sú o dĺžke 600,1200 a 3700 mm pričom spolu s bočnými L profilmi vytvárajú systém na vytvorenie rastru zaveseného na strope.

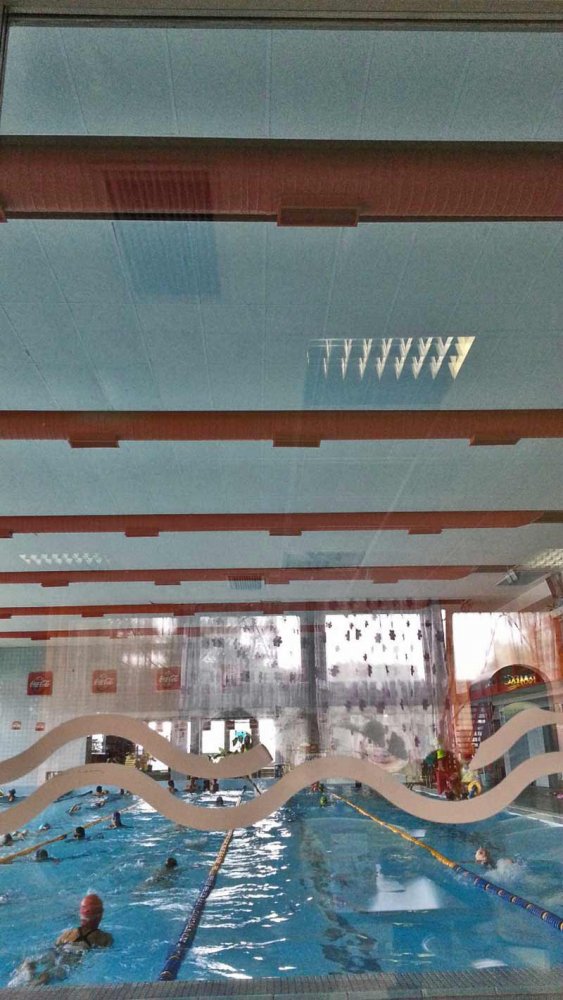

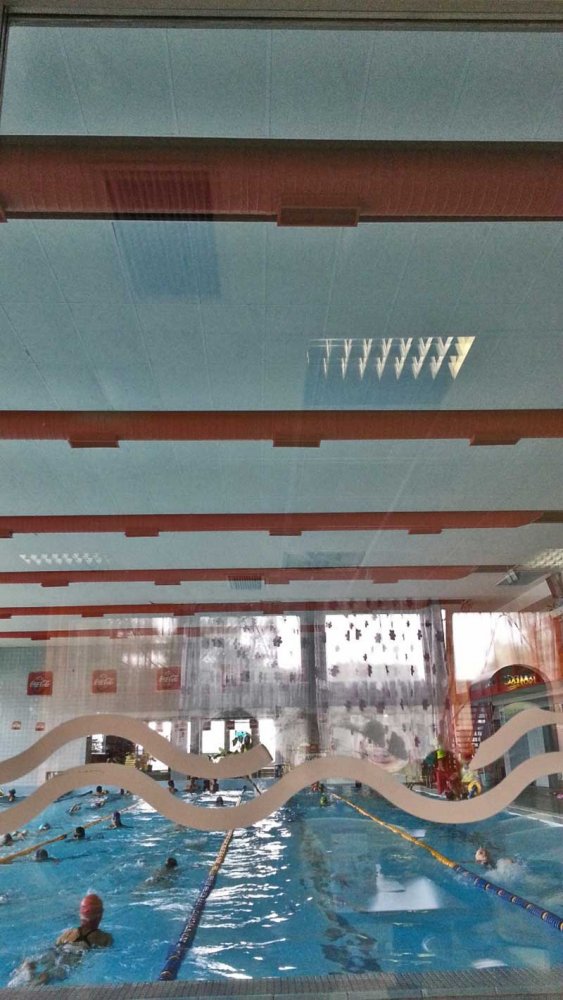

Bazén Levice
Montáž:
Montáž závesného systému je jednoduchá a vhodná do takmer každého priestoru.
Na bočné steny sa upevnia obvodové rohové profily, presne podľa požadovanej výšky zaveseného stropu
Hlavné nosné profily sa zavesia v osových vzdialenostiach zodpovedajúcich zvolenému typu rastru (v prípade 600 × 600 mm je to 1200 mm) pomocou závesov na stropnú konštrukciu. Vzdialenosť závesov je maximálne 850 mm. Prevedenie závesov umožňuje výškovú rektifikáciu.
Nosné profily majú pripravené štrbinové otvory vo vzdialenosti 300 mm, do ktorých sa vkladajú priečne nosníky dlhé 1200 mm. Priečne profily 600 mm sa vkladajú do štrbín profilov 1200 mm.
Vznikne tak raster 600 x 600 mm, do ktorého sa vkladajú kazetové dosky.
Takto vytvorený raster sa upevňuje (vešia) k hrubej stropnej konštrukcii stavby rôznymi závesmi
Prvky kazetových stropov a ich spotreba na 1 m2 konštrukcie:
pozícia
názov prvku
mer. jedn.
spotreba na 1 m2
1
hlavný profil 360 cm
ks
0,24
2
priečny profil 120 cm
ks
1,39
3
priečny profil 60 cm
ks
1,39
4
záves + drôt s okom, alebo hákom + stropný klinec
ks
1,00
5
obvodový profil 300 cm
ks
0,24
6
kazeta OBIFON 60 x 60 cm
ks
2,77
7
hmoždinka na uchytenie obvodového profilu
ks
2,00
poznámka: Spotreba platí pri štandartných podmienkach montáže
Schéma závesného systému pre kazety OBIFON
Detaily uchytenia a prechodov

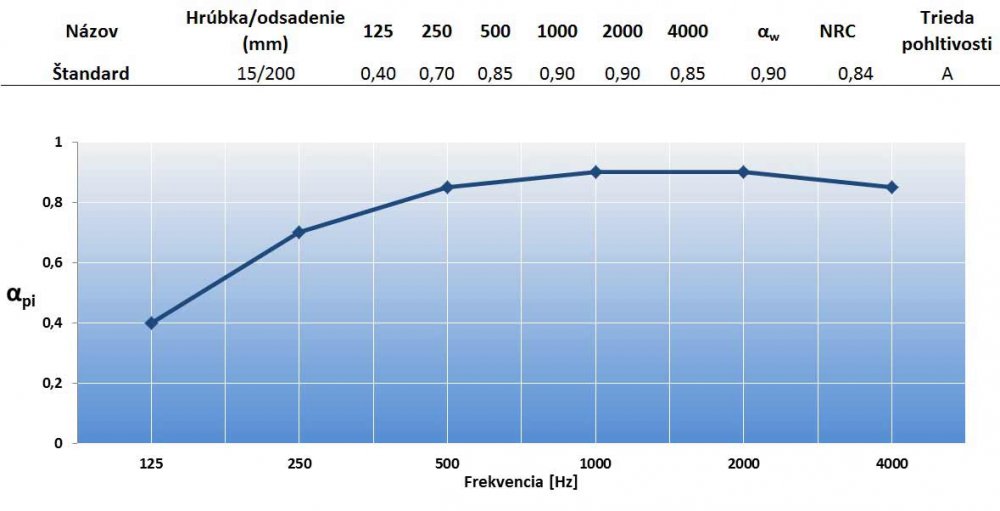

Akustické Varianty:
Názov produktu : Kazety OBIFON Standart
Akustika : Meranie bolo vykonávané bez odsadenia, t.j s aplikáciou priamo na stene.
Zvuková absorpcia: Skúšané podľa EN ISO 354.
Technické vlastnosti:
Reakcia na oheň
Kazety OBIFON sú vyrábané zo 100% minerálnej vlny, ktorá odoláva teplote 1000oC viac ako dve hodiny bez topenia. Horľavosť: Materiál je zaradený podľa STN EN 13501-1 do skupiny A2,S1,d0 ako nehorľavý. Požiarna odolnosť: Kazety majú požiarnu odolnosť 31 minút. Šírenie plameňa po povrchu: nulové šírenie plameňa po povrchu podľa STN 730863.
Odolnosť voči vlhku
Nehygroskopický materiál odolný voči 95% relatívnej vlhkosti pri teplote max.30°C pri zachovaní 100% rozmerovej stability. Pokiaľ je teplota vyššia ako 30°C a vlhkosť viac ako 75% RH je potrebné aplikovať na závesnú konštrukciu s vyššou odolnosťou voči vlhkosti.
Mechanické vlastnosti
Kazety neodolávajú trvalému bodovému zaťaženiu viac ako 100 gramov. Potrebné žiadať kazety s väčšou hrúbkou.
Hygiena
Kazety OBIFON su z vlákien, ktoré neobsahujú žiadny prvok označený ako karcinogénny. /European Directive 97/69/. Podľa International for Research on Cancer kamenná vlna nie je označená ako karcinogénna pre ľudstvo. Kazety z kamennej vlny sú recyklovateľné. Kamenná vlna je anorganický materiál a nie je napádaný plesňami, baktériami a ani hubami. Hrany kaziet sú opatrené základným náterom. Povrch kaziet nie je umývateľný..
Hmotnosť
1,8 kg /m2 pri hrúbke 15mm
Prístupnosť
Kazety sú odnímateľné s prístupom do priestoru za nimi.
Panely OBIFON sú vyrábané zo 100% minerálnej vlny, ktorá odoláva teplote 1000oC viac ako dve hodiny bez topenia. Horľavosť: Panel je zaradený podľa STN EN 13501-1 do skupiny A2,S1,d0 ako nehorľavý. Šírenie plameňa po povrchu: nulové šírenie plameňa po povrchu podľa STN 730863 pri variante coral.
Panely Ekosound sú z PET vlákna. Horľavosť: Ekosound v hrúbke 5-50mm a plošnej hmotnosti do 2500g/m2 je zaradený podľa STN EN 13501-1 do skupiny B S1,d0 ako neľahko horľavý.
Odolnosť voči vlhku
Odolnosť voči vlhku
Minerálna vlna je nehygroskopický materiál odolný voči 90% relatívnej vlhkosti pri zachovaní 100% rozmerovej stability.Podmienkou je odvetrávanie priestoru a zabránenie kondenzácie vodných pár.
Vláknitý panel EKOSOUND je vhodný aj do vlhkého prostredia do 60% vlhkosti pri odvetrávanom priestore a zabránenie kondenzácie vodných pár.
Mechanické vlastnosti
Mechanické vlastnosti
Panely OBIFON sa vyrábajú z tvrdej kamennej vlny a sú opatrene dvojitou vrstvou sklotkaniny a textílie proti ich poškodeniu pri bežnom úžívaní. Neodolávajú pôsobeniu hrubej sily. Na miesta dotyku s panelmi doporučujeme povrch v tkanine.
Panely EKOSOUND sú pružné a odolávajú mechanickému poškodeniu aj hrubej sile okrem znečistenia povrchu .
Hygiena a čistenie panelov
Hygiena a čistenie panelov
Kamenná vlna je anorganický materiál a nie je napádaný plesňami, baktériami a ani hubami. Čistenie povrchu mäkkou kefou alebo vysávačom so štetinami podľa návodu pre konkrétnu tkaninu. Povrch Coral je možné jemne čistiť vlhkou handrou alebo jemnou kefou.
Panely Ekosound vynikajú ekologickou nezávadnosťou. V prevedení Natural je bez akejkoľvek chemickej prísady. Vhodné pre detské zariadenia a zdravotnícke priestory. Čistenie mäkkým kefou alebo vysávačom. Upozornenie! Pri aplikácii panelov Natural v bielej alebo čiernej farbe sa musia používať rukavice, pretože povrch panelov je citlivý na znečistené ruky.
Montáž:
Akustické Varianty:
Základné povrchové úpravy panelov kaziet OBIFON Štandart nehorľavou sklotkaninou :
