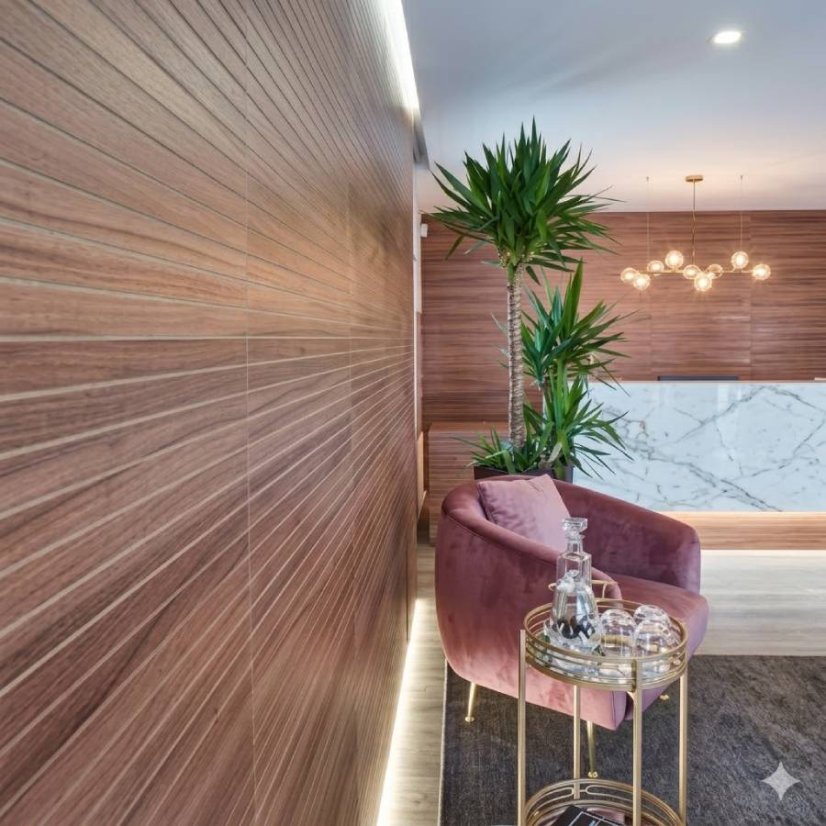

Drevené akustické lamely AKUFON BL sú bezšpárové lamely, ktoré sú vyrobené z dreva a slúžia na riešenie akustických problémov v interiéroch. Sú používané v priestoroch, kde je potrebné znížiť nežiadúce ozveny, znižovať hluk alebo zlepšovať akustiku. viac
Popis výrobku
Akufon BL (bezšpárová lamela) je drevený panel, s perom a drážkou na bočných hranách čím je možné vyskladať bezšpárové súvislé plochy. Dýhovaný povrch podľa výberu s akustickými vlastnosťami predurčujú tento produkt do každého priestoru.
Rozmery výrobku
| Akufon BL /Bezšpárová lamela/ |
Šírka mm | Dĺžka mm |
Hrúbka [mm] |
|
 |
320 | 2430 | 16,18mm + vložka 33,50mm |

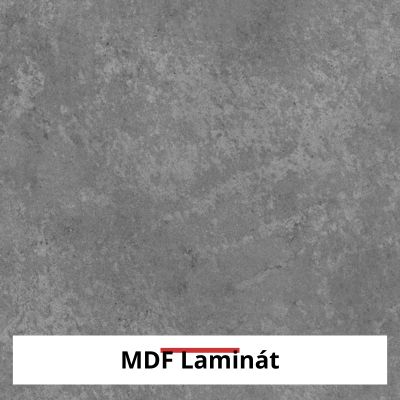

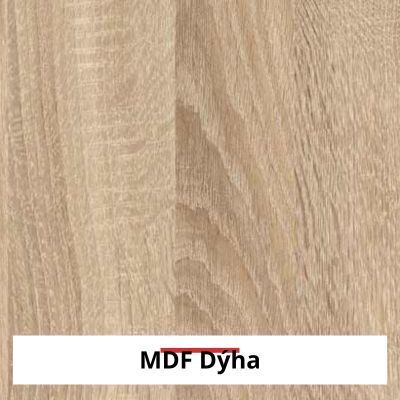

Základné povrchové úpravy panelov AKUFON BL
Farebné prevedenie
Prevedenie dreveného panelu Bezšpárová lamela BL
1. Štandartné prevedenie - 18mm hrubý panel z materiálu MDF o vyššie uvedených rozmeroch perforovaný dierovaním v tvare drážok o hrúbke 3 a 4 mm v rozteči 16 alebo 32mm. Hrany panelu sú opatrené perom a drážkou tak, aby ich spojením vznikla súvislá bezšpárova plocha delená drážkami. V štandartnom prevedení sa vyrába z materiálu MDF. Pri požiadavke zníženej horľavosti triedy A alebo B bude panel vyrobený z materiálu o požadovanej horľavosti.
3. K lamelám sa dodáva pohltivá vložka v hrúbke 33 alebo 50mm a plechové klipy na montáž lamiel. Montuje sa podobne ako tatransky profil. (Pozri Montáž vľavo)
Možnosti použitia
Akustický stenový panel Akufon BL je určený na zníženie času dozvuku nielen v domácich kinách, ale aj v spoločenských priestoroch, divadlách, kinách, zvukových štúdiách, prednáškových sálach a pod. Farebná variabilnosť poskytuje nástroj k estetickému stvárneniu interiéru. Panel je tvorený doskou o hrúbke 16 -18 mm na perodrážku. Jadro panelu pozostáva z akusticky účinnej vrstvy Natural kašírované akusticky transparentnou čiernou tkaninou

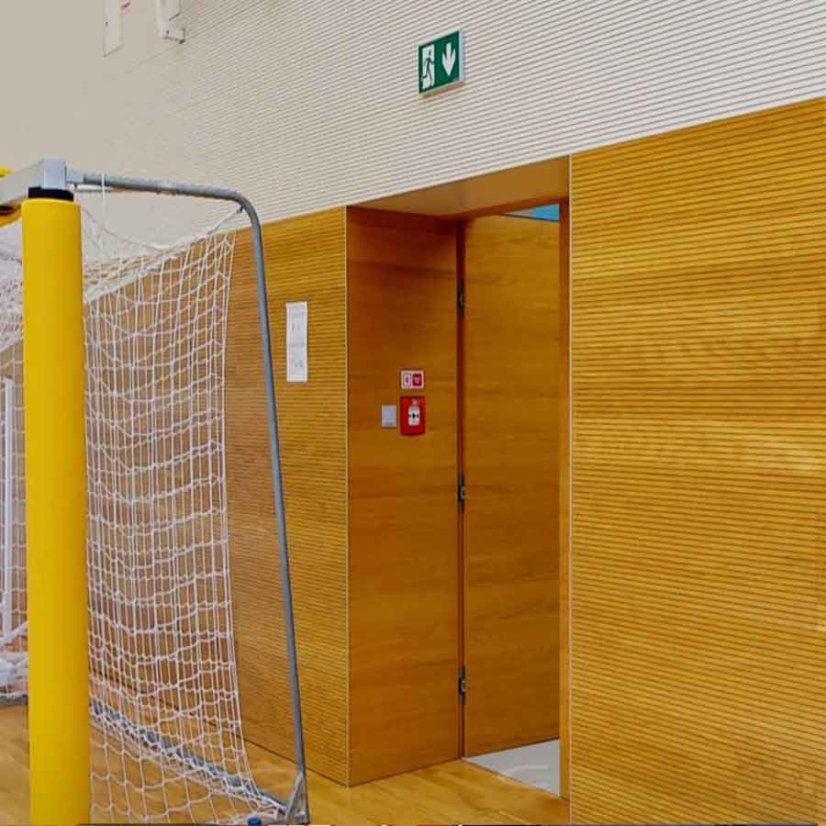

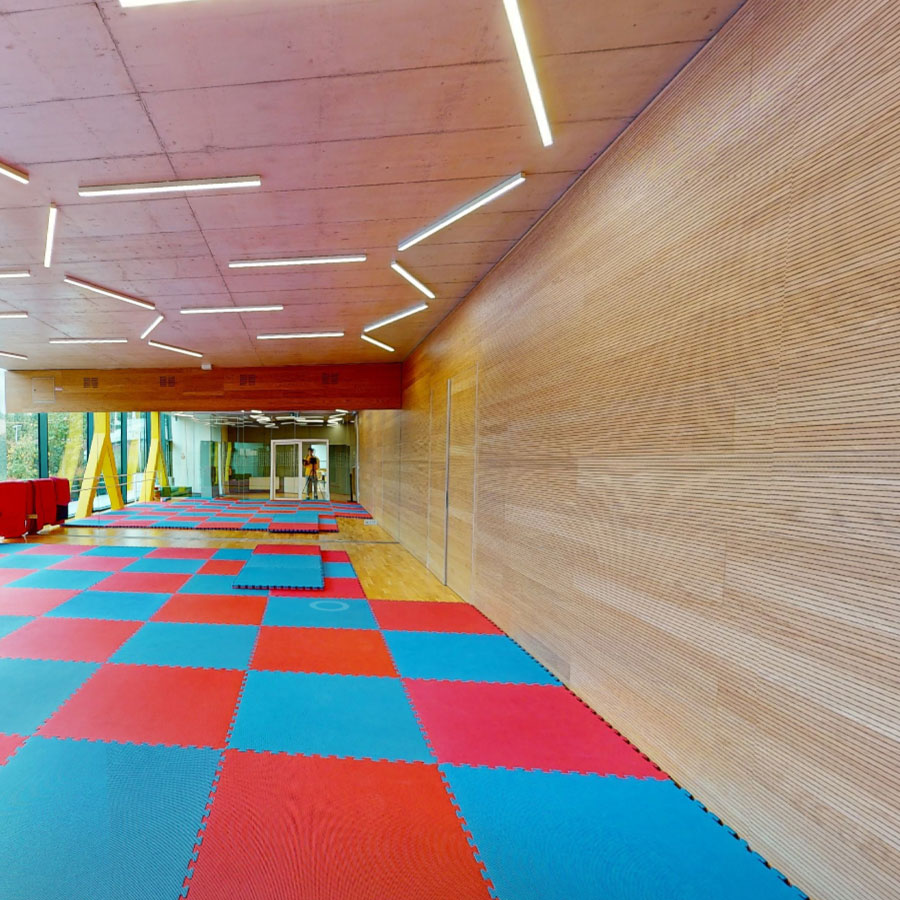

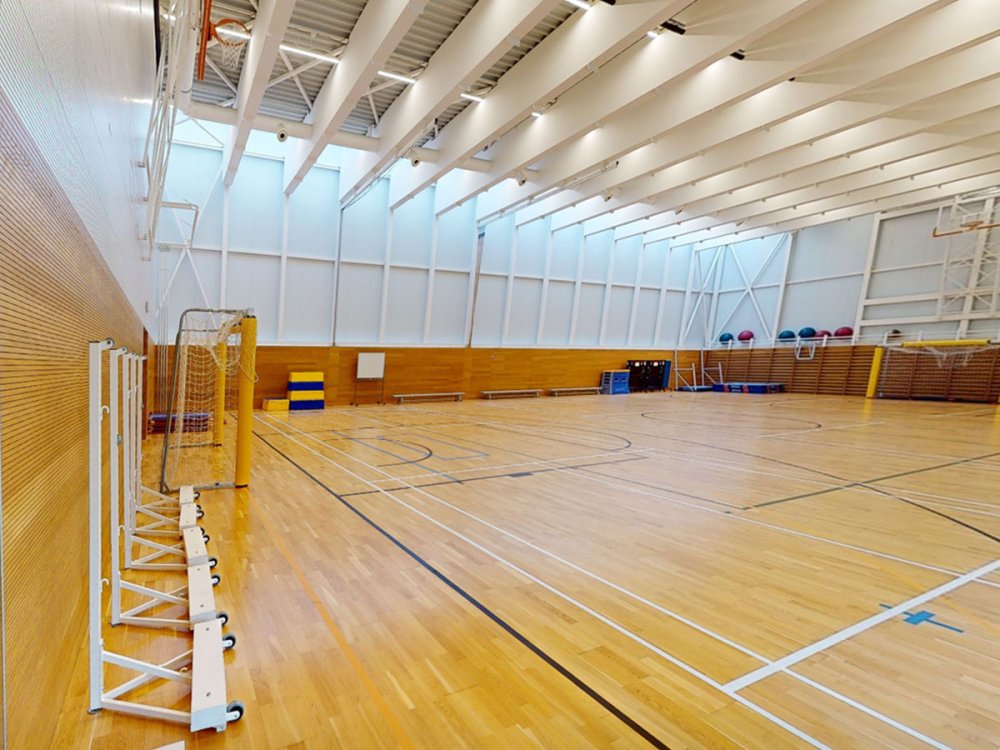

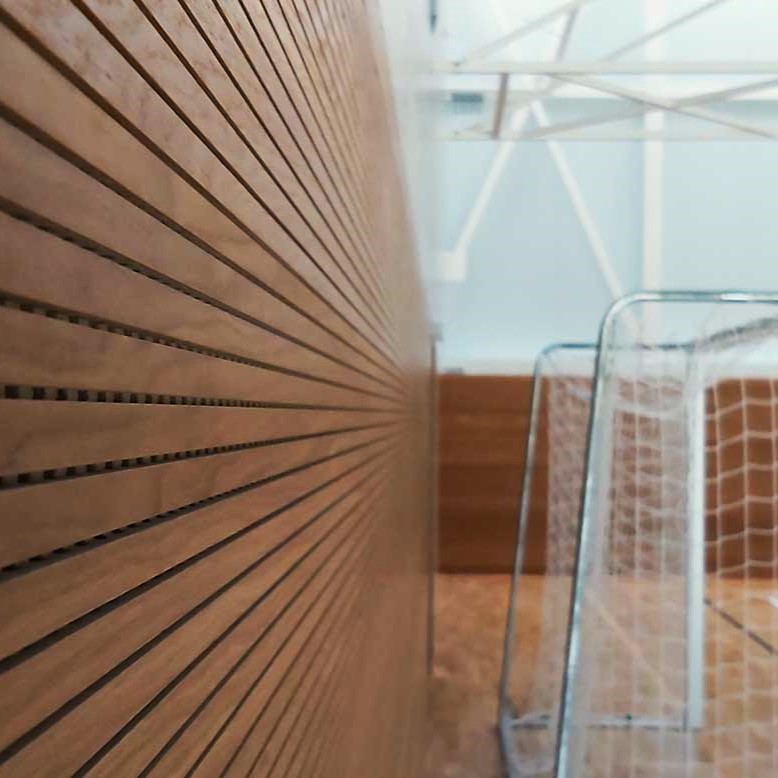

Aplikácia Lamely v športových priestoroch a učebniach
Aula VŠ
Stena z Akufonu BL kooperativa

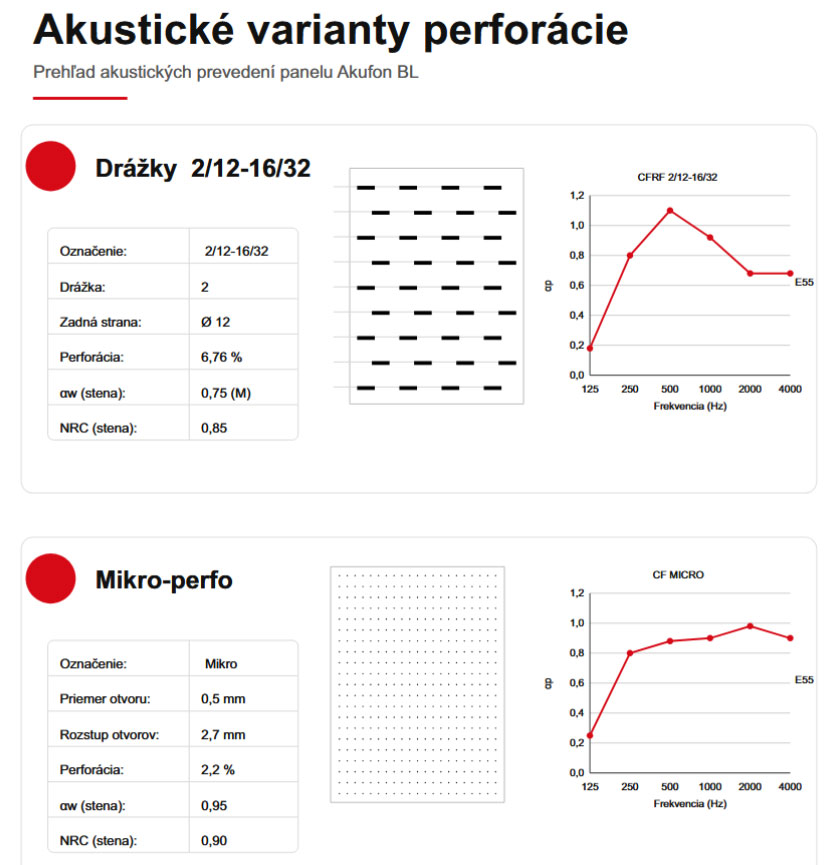

Bezšpárová lamela Akufon - akustické vlastnosti
Podmienky merania |
|
| Odsadenie od steny 21 cm. so 4 cm kamennej vlny. |
|
| Odsadenie od steny 5 cm. so 4 cm kamennej vlny. |
Akufon BL 32
| Rozmery | Drážka | Priemer | % perforácie | Dostuné so slotmi | Hmotnosť | Hustota |
| 2430 x 296 x 16 mm | 4 mm | 10 mm | 7,56 % | 2 mm, 3 mm a 4 mm rozstup 16 mm zadné otvory ø 10 mm |
10,8 kg/m2 | 750 Kg/m3 |
| Priemerný koeficient absorpcie zvuku |
αm= 0,60 |
| αm= 0,70 | |
| Vážený koeficient absorpcie zvuku | αw= 0,70 |
| αw= 0,70 | |
| Koeficient redukcie hluku | NCR= 0,65 |
| NCR= 0,65 |
Akufon BL 16
| Rozmery | Drážka | Priemer | % perforácie | Dostuné so slotmi | Hmotnosť | Hustota |
| 2430 x 296 x 16 mm | 3 mm | 10 mm | 11,47% | 2 mm, 3 mm a 4 mm rozstup 32 mm zadné otvory ø 10 mm |
9,26 kg/m2 | 750 Kg/m3 |
| Priemerný koeficient absorpcie zvuku |
αm= 0,75 |
| αm= 0,85 | |
| Vážený koeficient absorpcie zvuku | αw= 0,80 |
| αw= 0,85 | |
| Koeficient redukcie hluku | NCR= 0,75 |
| NCR= 0,80 |
Akufon BL 64
| Rozmery | Drážka | Priemer | % perforácie | Dostuné so slotmi | Hmotnosť | Hustota |
| 2430 x 256 x 16 mm | 3 mm | 10 mm | 2,87% | 2 mm, 3 mm a 4 mm rozstup 64 mm zadné otvory ø 10 mm |
11,77 kg/m2 | 760 Kg/m3 |
| Priemerný koeficient absorpcie zvuku |
αm= 0,60 |
| αm= 0,60 | |
| Vážený koeficient absorpcie zvuku | αw= 0,40 |
| αw= 0,40 | |
| Koeficient redukcie hluku | NCR= 0,65 |
| NCR= 0,60 |
| Hľadaný produkt je určený hlavne pre | Školy, materské školy, Športoviská, Spoločenské priestory, Nahrávacie štúdio |
|---|---|
| Produkt je možné aplikovať na | Stenu |
| Problém | Hluk/ozvena v miestnosti |
| Materiál jadra | Drevo |
| Použitie v: | Interiéry |
Koľko panelov potrebujem na dosiahnutie dobrej akustiky?
Častý dopyt pri požiadavke na lepšiu akustiku je koľko panelov potrebujem. ? Pokúsime sa odpovedať v tomto článku. Z praxe je známy poznatok,že cca 30% panelov z plochy stropu alebo stien dosahuje už veľmi dobré hodnoty utlmenia dozvuku. Pre presnejší výpočet doporučujeme použiť našu kalkulačku....
Odhlučnenie priestoru: Základné informácie a praktické tipy
Montáž:
Montáž panelov Akufon BL je jednoduchá a vhodná do takmer každého priestoru. Kladenie lamely môže byt vertikálne aj horizontálne, čomu je potrebné prispôsobit podkladove latovanie.
Základné údaje
Pohľad na klip
Radenie lamiel obkladu
Uchytenie lamiel cez klipy a HDF pásik
Montáž panelov Akufon BL
- Na stenu, kde budú aplikované lamely akustického obkladu Akufon BL predsadíme CD profily alebo drevené hranoly každých 60 cm vertikálne s odsadením podľa predpisu akustika.
- Tanierovými hmoždinkami alebo stavebným lepidlom nalepíme pohltivé dosky OBIFON Natural na stenu s čiernou povrchovou úpravou vpred.
- Začíname zo spodu prilepením prvej lamely akustického obkladu. Lamely je možné aplikovať aj šróbovaním o podklad, respektíve sponkovaním cez drážku.
- V miestach, kde nie je možné aplikovať plechové klipy by sa spoje lamiel nemali stretávať v jednej línii, preto ich aplikujeme s posunutím voči sebe.
- Do hornej drážky lamely zasunieme perko a plechový klip, ktorý upevníme o CD profil.
- Do perka zasunieme drážkou daľšiu lamelu. Zasunieme do hornej drážky perko a upevníme klipy. Takto postupujeme až po vrch steny.
- Hornú lamelu zapílime po dĺžke v potrebných rozmeroch, a túto nalepíme PU tmelom o CD profily alebo šróbovaním.
- Rohy riešime stolárskymi postupmi, respektíve podľa obrázku.
- Pozor na vlhkosť priestoru, ktorá nesmie presiahnuť 65% a klesnúť pod 35%, inak môže dôjsť k objemovým zmenám obkladu.
| Drevene akustické panely AKUFON - vlastnosti |
| Horľavosť - Reakcia na oheň |
| Panely AKUFON sú vyrábané z MDF dosky v bežnom prevedení alebo tažko horľavého materiálu GRENAMAT. Horľavosť: Panel je zaradený podľa STN EN 13501-1 do skupiny A2,S1,d0 ako nehorľavý alebo B,S1,d0 pri použiti GRENAMATU a D S1d0 pri použití MDF dosky |
| Odolnosť voči vlhku |
| Dosky Akufon neodolávaju pôsobeniu vlhkosti vyššej ako 60% v odvetrávanom priestore |
| Mechanické vlastnosti |
| Panely AKUFON majú výbornú odolnosť voči nárazu a sú vhodne aj do športových priestorov. |
| Hygiena a čistenie panelov |
| Čistenie mäkkým kartáčom a vysávačom, prípadne vlhkou handričkou. |
| Hmotnosť panelov / Hrúbka mm |
| 8000 g/m2 pri hrúbke 18mm. Hrúbka 12-16-18mm |
