Grid - štvorec

Ďalšie fotky (6)

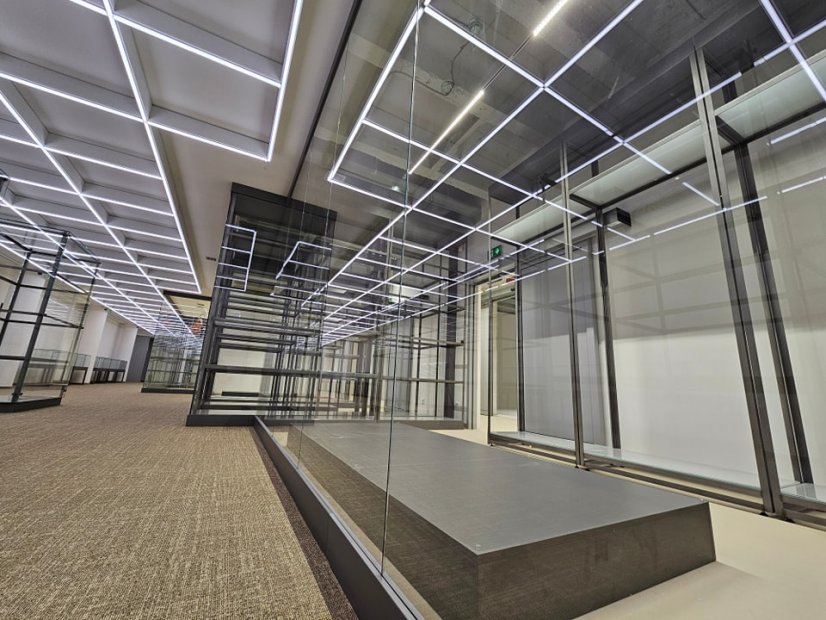

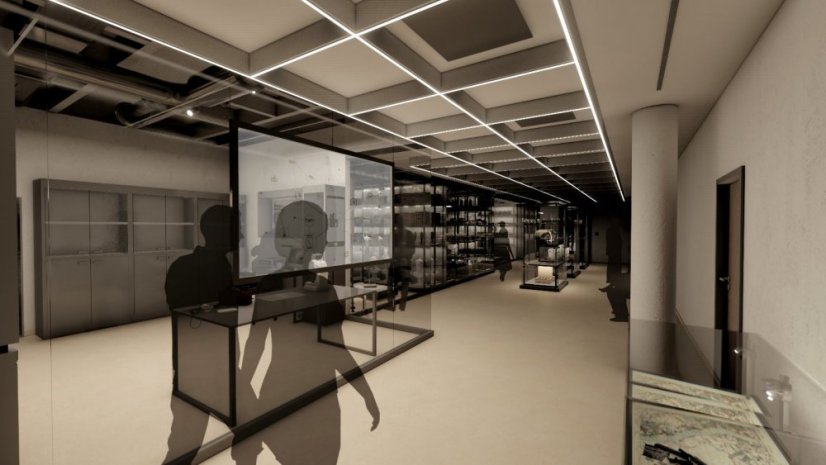

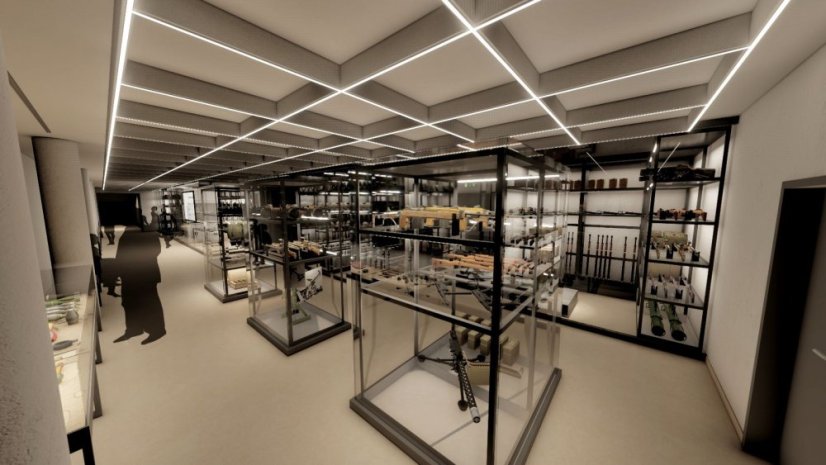

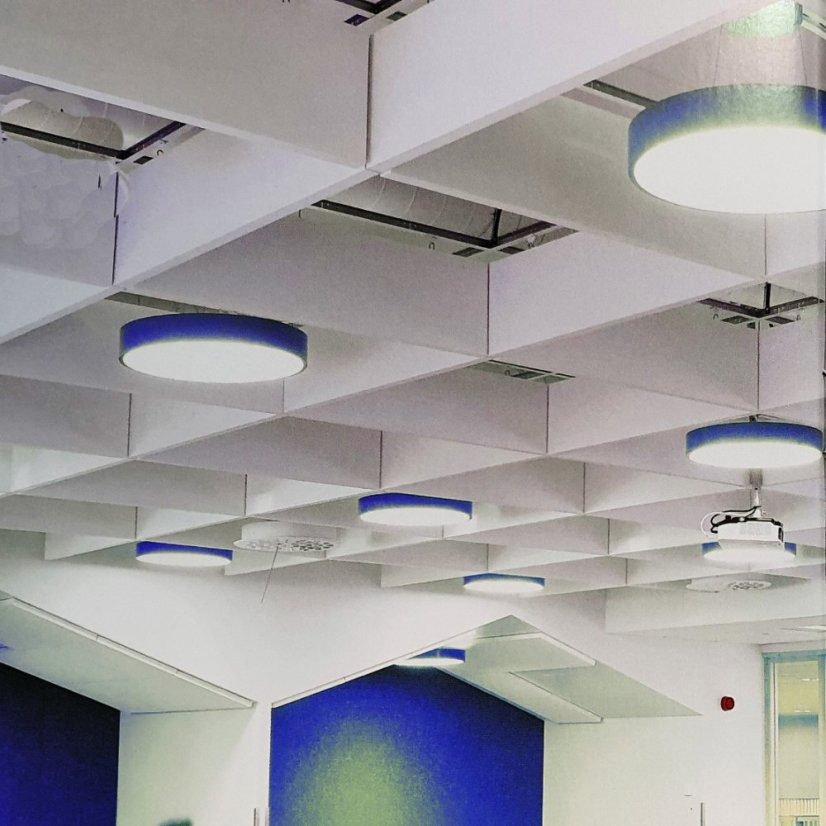

Vysoko elegantné riešenie -tvarované vertikálne absorbéry GRID štvorec kladené v ostrovčekoch v tvare štvorcový vytvárajúce designové zoskupenia na strope. Osvetlenie je možné zakomponovať na spodnej hrane lamiel alebo medzi lamelami. Tvary môžu byť biele alebo farebne podľa RAL alebo balene v tkanine viac

Doprava a platba

Popis výrobku

Materiál	filcový PET panel Ekosound
Váha produktu na m²	4 kg na m²
Hrúbka/výška	40mm /100,150
hrana štvorca	600,1200
Montáž	lepením,vešaním - návod
Povrchová úprava	Biela,čierna /RAL na dopyt/

GRID - Štvorec/štvorcové zoskupenia baffli na strope/

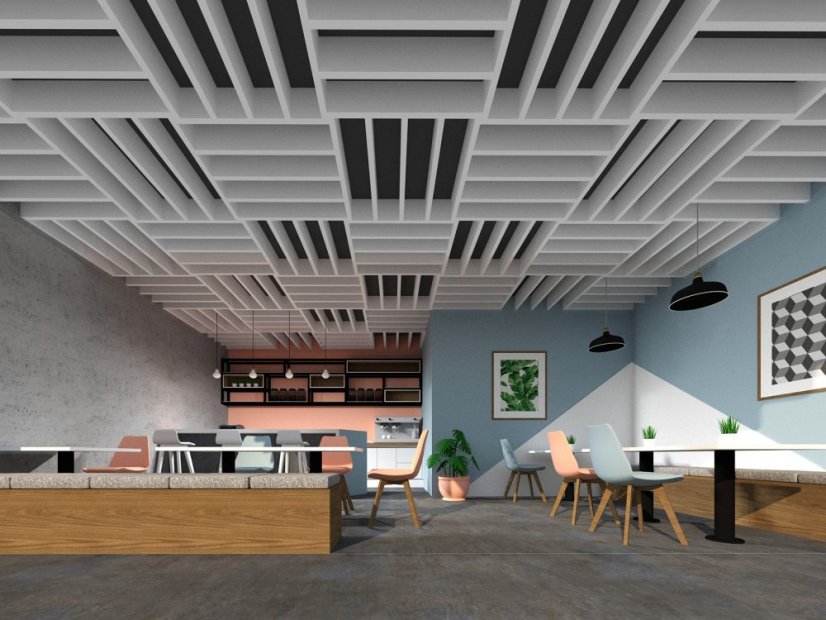

Navrhuje sa na pôdoryse miestnosti útvar z stvorcov ktoré sú vyskladané z jednotlivých bafflí /lamiel/. Na obrázku vyznačené bielou farbou. Tieto útvary sa spoja zadnými nosnými profilmi a zavesia do priestoru. Môže dochádzat aj k prelínaniu jednotlivých útvarov ako na obrázku. Na spodnu hranu bafflí je možné osadit LED lišty ako osvetlenie.

Základné povrchové úpravy

PET panel
Viac info

Lamely je možné lepiť priamo na strop v požadovaných zoskupeniach,vešať na magnety alebo vešať na T profily zavesene na strope.

Rozmerové možnosti pre štandartné prevedenie a limity iných variant

Varianta	hrana štvorca	Hrúbka lamely mm	Výška lamely /mm/
štandart prevedenie	600,1200	40	50,100,150
Limitné rozmery	600 - 2400	12,24,40	100-200

Akustické Vlastnosti

Názov produktu : Grid

Akustika : Meranie bolo vykonávané s roztečou medzi jednotlivými panelmi 1000mm.

Aplikácia : Panel je vhodný na potlačenie prevažne vysokých frekvencií resp. v prevedeni Baffle Foil na potlačenie stredných frekvencií.

Zvuková absorpcia: Skúšané podľa EN ISO 354.

Hľadaný produkt je určený hlavne pre	Byty/Domy, Kancelárie, Spoločenské priestory, Kino/Divadlo
Produkt je možné aplikovať na	Strop
Akú povrchovú úpravu by mal mať produkt?	PET panel Natur Biely,čierny
Problém	Hluk/ozvena v miestnosti
Hrúbka prvku	40mm
Materiál jadra	Recyklovaný PET panel
Povrch	Filc
Typ - tvar prvku	Lamela stena,strop, Stropné mriežky, Vešané stropné panely
Zavesenie na strop	Zavesené na stojato

Montáž:

Montáž mriežok GRID sa vykonáva priamym závesom alebo cez pomocné T profily

Technický list Baffle (Art, Industry, Expression, Vlny, Akustripes).pdf (pdf, 5.5 MB)

Technické vlastnosti akustických panelov Obifon a Ekosound

Variant Ekosound /PET vlákno/

Horľavosť - Reakcia na oheň

Panely Ekosound sú z PET vlákna.
Horľavosť: Ekosound v hrúbke 5-50mm a plošnej hmotnosti do 2500g/m2 je zaradený podľa STN EN 13501-1 do skupiny B S1,d0 ako neľahko horľavý.

Odolnosť voči vlhku

Vláknitý panel EKOSOUND je vhodný aj do vlhkého prostredia do 60% vlhkosti pri odvetrávanom priestore a zabránenie kondenzácie vodných pár.

Mechanické vlastnosti

Panely EKOSOUND sú pružné a odolávajú mechanickému poškodeniu aj hrubej sile okrem znečistenia povrchu .

Hygiena a čistenie panelov

Panely Ekosound vynikajú ekologickou nezávadnosťou. V prevedení Natural je bez akejkoľvek chemickej prísady. Vhodné pre detské zariadenia a zdravotnícke priestory. Čistenie mäkkým kefou alebo vysávačom.
Upozornenie! Pri aplikácii panelov Natural v bielej alebo čiernej farbe sa musia používať rukavice, pretože povrch panelov je citlivý na znečistené ruky.

Hmotnosť panelov

2500g/m² pri hrúbke 40mm.
