Akustický panel Industry varianty

Panely Industry účinne znižuju hladinu hluku

Panely Industry Wolkswagen polovica varianta Resist

Ďalšie fotky (10)

Pre priemysel

Predĺžená záruka Konfigurovateľný produkt akustické poradenstvo free

Priemyselný panel sa skladá z pohltivého jadra, ktorý je z jednej alebo oboch strán kašírované sklotkaninou. Na lícnej strane panela sa nachádza nešpinivá sklotkanina s vysokou odolnosťou voči mechanickému poškodeniu. Panel sa ukladá na steny v hrúbke 50 alebo 100mm a dokáže znížiť hlučnosť v priestore kde je aplikovaný až do 11 dB. Týmto sa znižuje aj hlučnosť prestupujúca do okolitých priestorov. Varianta Shield má zvýšenú nepriezvučnosť až do 27 dB. viac

Doprava a platba

Popis výrobku

Akustický stenový panel Industry je určený na zníženie hladiny hluku v priemyselných priestoroch, kde je umiestnený zdroj hluku. Účinok sa dosahuje najmä likvidáciou dozvuku vznikajúceho odrazom zvuku na vnútorných plochách priestoru v závislosti podľa množstva aplikovaných panelov od 2 do 11 dB.

V určitých prípadoch je výhodné použiť variantu Industry Shield, ktorá má zvýšenú nepriezvučnosť, až 27 dB. Svojim prevedením je panel určený do priemyselných priestorov, kde nie je podstatná estetika ale funkčnosť pri výhodnej cenovej relácii. Je vhodný do kotolne, na vzduchotechnické rozvody, serverovne a iné. Panel je možné aplikovať na steny aj stropy priamo na pevný podklad bez odsadenia.

Vlastnosti výrobku

Kategória / materiál	stenový (prípadne stropný) panel /minerálne vlákno
Povrchová úprava	Sklotkanina Akuglas-Grey , Blanco, Black,Easy
Zvuková pohltivosť	alfa w = 0,9-0,95
Stupeň horľavosti	A2 s1, d0
Mechanická odolnosť	Výborná
Montáž	pozri tu
Neposudzuje sa estetický vzhľad lícnej strany panelov, ktorý môže kopírovať nehomogenitu minerálneho jadra, panel je primárne určený do priemyselných priestorov!

Varianty panelu Industry

V závislosti od podmienok a podkladu je potrebné vybrať vhodný typ panelu aby výsledok bol čo najlepší. V tabulke je pomocnik na výber vhodnej varianty.

Názov Varianty	Detail aplikácie
Industry T	Panely Kladené do T a U profilov na všetky druhy podkladov stena aj strop do každého priestoru
Industry Easy	Len lepené alebo skrutkované panely .Len na stropy a rovný podklad - kladie sa na tanierove hmoždiny
Industry Shield	Kladené do T profilov na všetky druhy podkladov stena aj strop
Industry Exteriér	Špeciálne panely určené do exteriéru

Tabulka doporučených variant podľa kvality podkladu

Povrch podkladu / Varianta	Industry T	Industry Easy	Industry Shield	Exterier
Nerovný,hrubý ,členitý	ÁNO	NIE	NIE	NIE
Hladky,rovný, SDK	ÁNO	ÁNO	NIE	ÁNO
Exteriér do 5 m výšky	NIE	NIE	NIE	ˇANO
Nerovný a vedľa kancelarie	NIE	NIE	ÁNO	NIE
AKustická kabína,izolácia zdroja	NIE	NIE	ÁNO	NIE
Stena ,Strop lepením	NIE	ÁNO	NIE	NIE

Porovnanie Industry a Industry shield

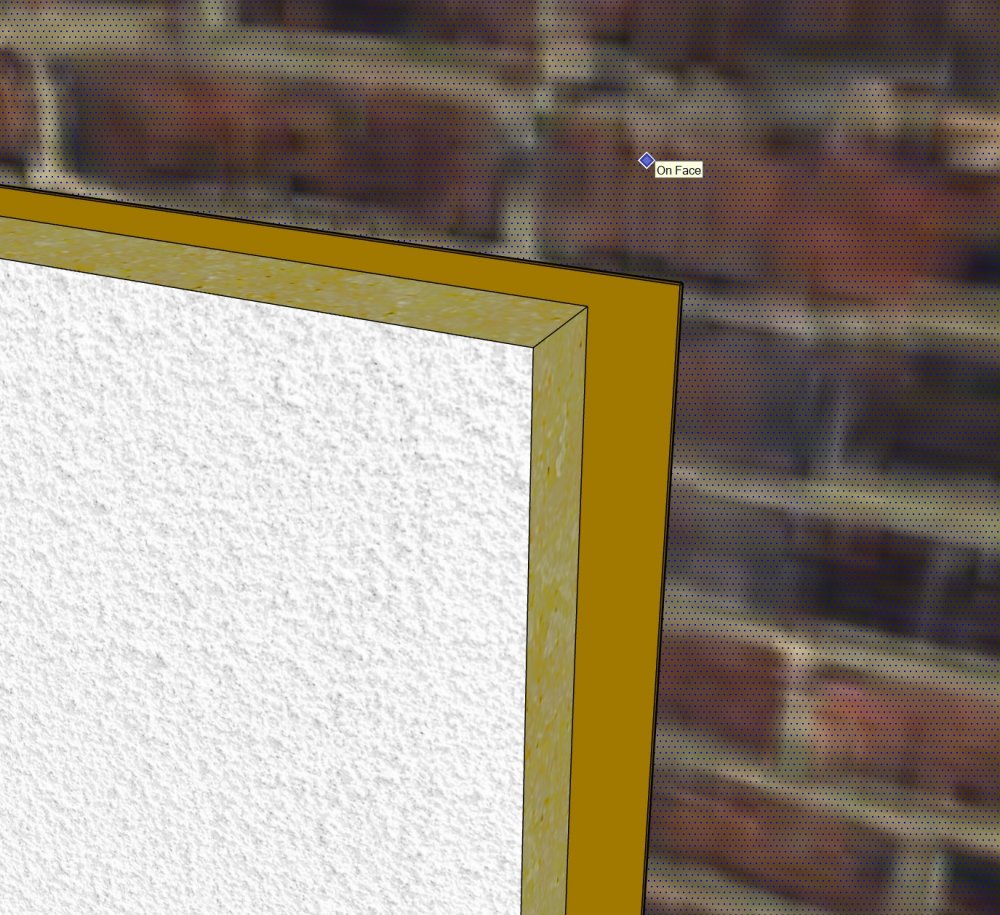

Industry shield obsahuje vrstvu zvukovoizolačnej membrány pre zvýšenie zvukovej izolácie.
Viac info na detaile produktu Industry Shield.

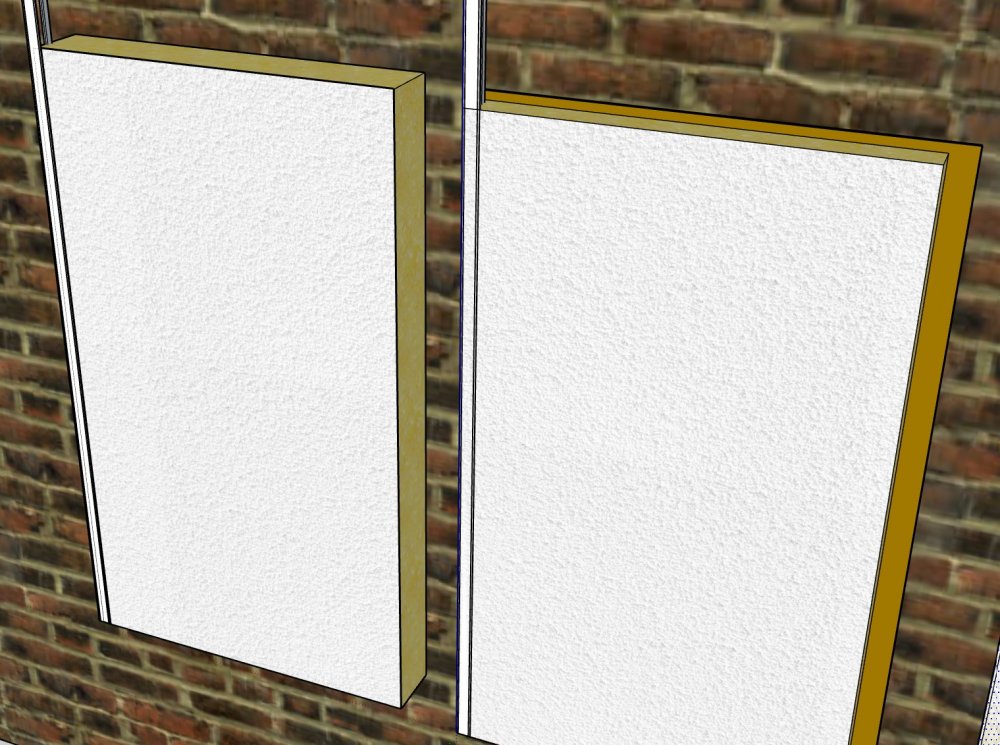

Porovnanie panelu Industry a Industry shield

Rozmery a varianty panelu Industry

Varianta	Rozmery [mm]	Hrúbka [mm]	Povrch panelu
Panel Industry - do T profilov	1000x600,1200, 2000 *	50; 100	Akuglas,Blanco.Black
Panel Industry Easy - lepenie	600x1000*	50	vlies
Panel Industry Shield -do T profilov	600 x 1000,1200,2000*	50; 100	Akuglas
Panel Exteriér	600 x 200-3000	50 ,100	Akuglas

* skutočné rozmery panelov sú menšie o cca 5 mm pre osadenie do T profilov rastru 600 mm

Základné povrchové úpravy panelov OBIFON Industry

Vystužená sklotkanina na variante T, shield a Exteriér
Viac info

Sklená netkaná textília biela na variante T
Viac info

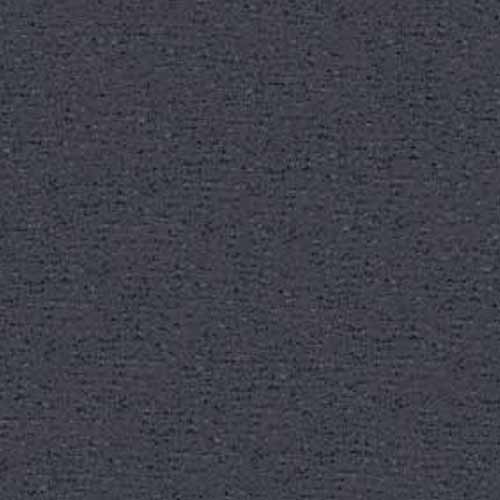

Sklená netkaná textília čierna na variante T
Viac info

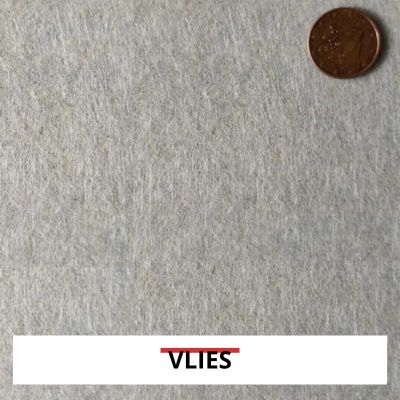

Sklená netkaná textília na variante Easy
Viac info

Možnosti použitia

Štandardom je varianta Industry, ktorá sa aplikuje do kovových T profilov na steny ako aj na stropy. Výhodou je estetický vzhľad steny.
Na steny susediace s obytnými a "tichými" miestnosťami je výhodné aplikovať Panel Industry Shield so zvýšenou nepriezvučnosťou. Jeho účinnosť sa prejaví hlavne pri stenách z ľahkých stavebných materiálov ako YPOR, Tehla, Sadrokartón atď. Masívne betónové steny a steny susediace s exteriérom je zbytočné obkladať týmto panelom. Panel je možné používať ako obálku na jednoduché kapotáže strojov alebo ako nepriezvučná výplň do sadrokartónových priečok. Panel sa aplikuje lícnou stranou (sklotkanina) k zdroju hluku.
Pre vysoko mechanicky namáhane plochy doporučujeme variantu Industry Resist s kovovým ťahokovom na povrchu.
Pre stropy s rovným povrchom do technických miestností je možné aplikovať panely Industry Easy na tanierové hmoždiny.

Akustické vlastnosti panelu Industry

Akustika: Meranie bolo vykonávané bez odsadenia, t.j s aplikáciou priamo na stene.

Typ panelu	alfa w	NRC	Trieda pohlt.
50mm	0,95	1	A
100mm	0,90	0.9	A

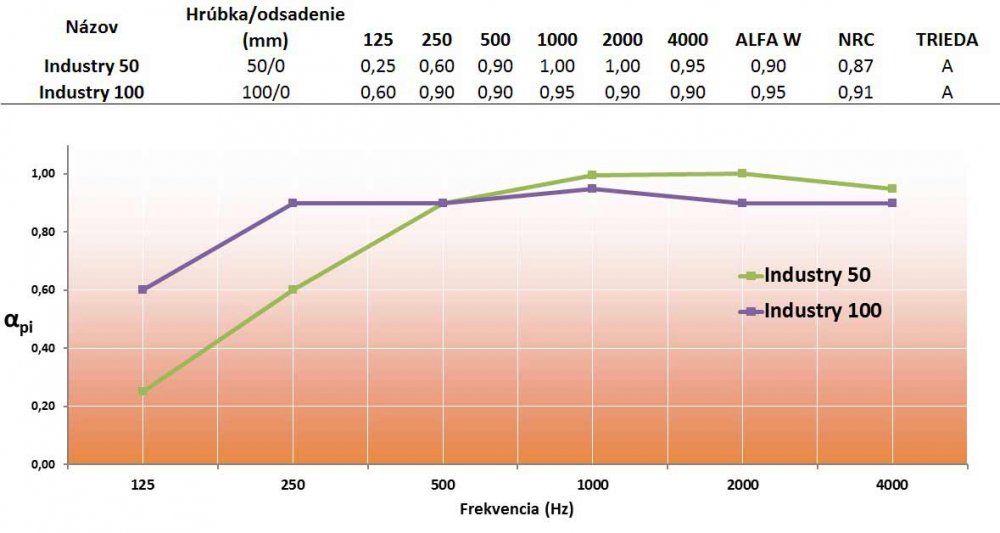

Koeficient absorpcie zvuku

Porovnanie akustických panelov Industry (do 4000Hz)

Montáž panelov Industry

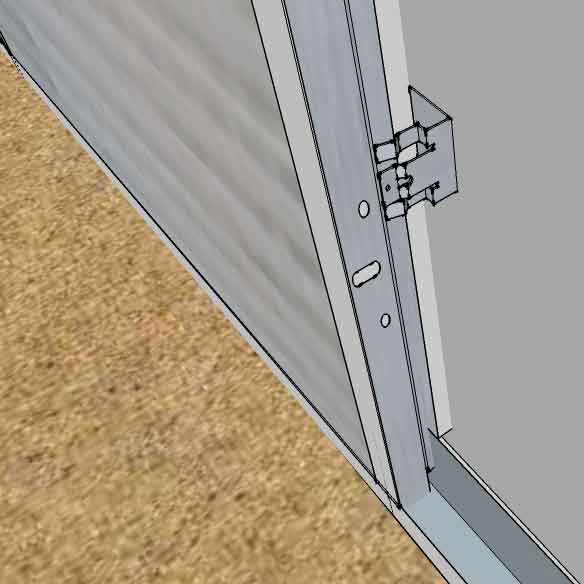

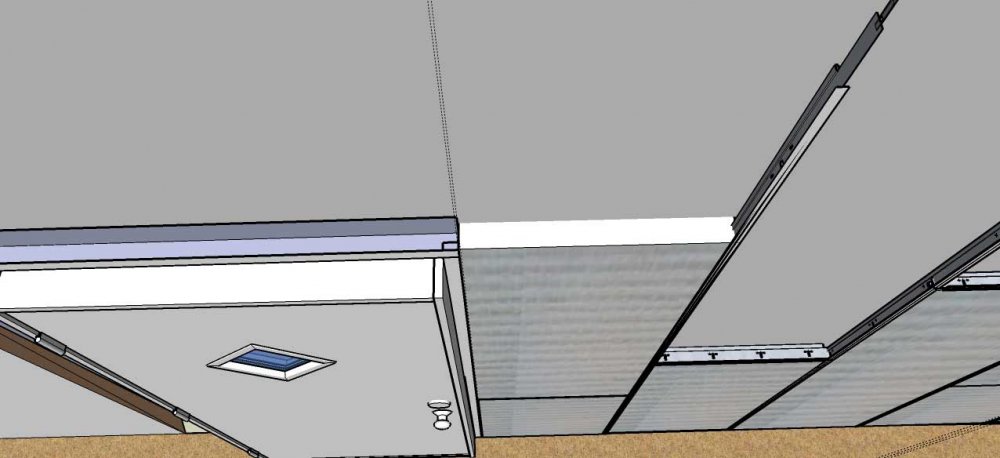

Montáž panelov Industry T cez T profily

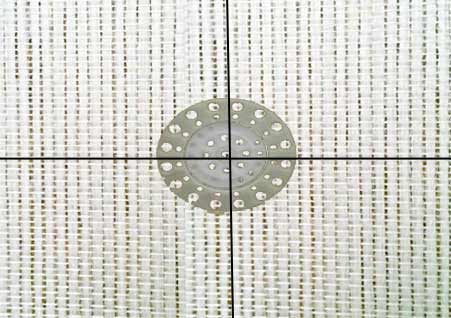

Spôsob montáže panelov Industry Easy sa vykonáva lepením alebo ich prichytením o strop cez tanierov hmozdiny

Hľadaný produkt je určený hlavne pre	Priemysel
Produkt je možné aplikovať na	Stenu, Strop
Akú povrchovú úpravu by mal mať produkt?	Sklotkanina Akuglas
Problém	Hluk od susedov/zvonka, Hluk/ozvena v miestnosti
Hrúbka prvku	50mm, 100mm
Materiál jadra	Minerálne vlákno - nehorľavé
Typ - tvar prvku	Tvar štvorec,obdĺžnik

Ako správne aplikovať priemyselné panely Industry ?

Panel Industry je určený na zníženie hluku v priemysle a jeho aplikácia vyžaduje poznať mechanizmus jeho účinku. Varianta Soundshield je určená na iné aplikácie a preto je potrebné pri navrhovani to poznať.

Koľko panelov potrebujem na dosiahnutie dobrej akustiky?

Častý dopyt pri požiadavke na lepšiu akustiku je koľko panelov potrebujem. ? Pokúsime sa odpovedať v tomto článku. Z praxe je známy poznatok,že cca 30% panelov z plochy stropu alebo stien dosahuje už veľmi dobré hodnoty utlmenia dozvuku. Pre presnejší výpočet doporučujeme použiť našu kalkulačku....

Odhlučnenie priestoru: Základné informácie a praktické tipy

Akuglass

Akuglass je vystužená nehorľavá sklotkanina určená do náročných priestorov na výkon a mechanickú odolnosť Je odolná voči roztrhnutiu a mechanickému poškodeniu.Jej prednosťou je možnosť záteru farbou podľa vzorkovníka resp. RAL

Blanco - Black

Blanco,Black sú základné sklovláknité hladké povrchy na povrchovú úpravu kaziet na strop

Technický list Industry Shield 2022 (pdf, 2.6 MB)

Montážna schéma panelov Obifon Industry (dwg, 84.2 kB)

Montážny návod panelu Industry (pdf, 454.1 kB)

Schematické znázornenie kútov a rohov (pdf, 90.7 kB)

Schematické znázornenie riešenia koncových elektroinštalačných prvkov (pdf, 96.2 kB)

Schematické znázornenie uloženia panela Obifon Industry Hr. 50mm (pdf, 104.2 kB)

Horľavosť - Reakcia na oheň

Panely OBIFON sú vyrábané zo 100% minerálnej vlny, ktorá odoláva teplote 1000^oC viac ako dve hodiny bez topenia.
Horľavosť: Panel je zaradený podľa STN EN 13501-1 do skupiny A₂,S₁,d₀ ako nehorľavý.
Šírenie plameňa po povrchu: nulové šírenie plameňa po povrchu podľa STN 730863 pri variante coral.

Odolnosť voči vlhku

Minerálna vlna je nehygroskopický materiál odolný voči 90% relatívnej vlhkosti pri zachovaní 100% rozmerovej stability.Podmienkou je odvetrávanie priestoru a zabránenie kondenzácie vodných pár.

Mechanické vlastnosti

Panely OBIFON sa vyrábajú z tvrdej kamennej vlny a sú opatrene dvojitou vrstvou sklotkaniny a textílie proti ich poškodeniu pri bežnom úžívaní. Neodolávajú pôsobeniu hrubej sily. Na miesta dotyku s panelmi doporučujeme povrch v tkanine.

Hygiena a čistenie panelov

Kamenná vlna je anorganický materiál a nie je napádaný plesňami, baktériami a ani hubami. Čistenie povrchu mäkkou kefou alebo vysávačom so štetinami podľa návodu pre konkrétnu tkaninu. Povrch Coral je možné jemne čistiť vlhkou handrou alebo jemnou kefou.

Hmotnosť panelov

4500 g/m² pri hrúbke 50mm.
