Drevené akustické panely sú ozvučovacie panely, ktoré sú vyrobené z dreva a slúžia na riešenie akustických problémov v interiéroch. Sú používané v priestoroch, kde je potrebné znížiť nežiadúce ozveny, znižovať hluk alebo zlepšovať akustiku. viac

Doprava a platba

Popis výrobku

Akufon je drevený panel, ktorý kombinuje krásu prírodného dreva s akustickým komfortom, je tvorený perforovanou MDF doskou, ktorej povrch môže byť v drevenej dýhe alebo laminát.

Drevené akustické panely majú niekoľko výhod:

Estetický vzhľad: Drevo je prírodný materiál s príjemným vzhľadom a teplou atmosférou, čo môže pridať do interiéru prírodný a organický vzhľad.
Akustická absorpcia: Drevené akustické panely sú navrhnuté tak, aby absorbovali nežiadúce ozveny a odrážali alebo pohlcujú zvukové vlny. Týmto spôsobom môžu zlepšiť akustiku miestnosti, znižovať nepríjemný ozvuk a zabezpečovať lepší zvukový komfort.
Ekologické: Drevo je obnoviteľný prírodný zdroj, čo z neho robí ekologicky prijateľnú voľbu pre stavebné a dizajnové aplikácie. Drevené akustické panely môžu byť vyrobené z certifikovaného dreva z udržateľného lesného hospodárstva, čo znižuje ich environmentálny odtlačok.
Rôznorodosť dizajnu: Drevené akustické panely sú dostupné v rôznych dizajnoch, tvaroch, farbách a veľkostiach, čo umožňuje ich prispôsobenie konkrétnym požiadavkám a štýlu interiéru.

Vlastnosti výrobku

Kategória / materiál	stenový panel / MDF doska
Povrchová úprava	dyha alebo HPL
Zvuková pohltivosť	alfa w = 0,7-1
Stupeň horľavosti	A2 s1,d0 - B s1,d0 - Ds1,d0 podľa nosiča
mechanická odolnosť	veľmi vysoká

Rozmery výrobku

Štandardné prevedenie - 12-19 mm hrubý panel o rozmeroch max. 900x2500 mm s dýhou lakovanou alebo laminátom na povrchu.
Dierovanie a drevina podľa vzorkovníka povrchov alebo podľa požiadaviek. Pri požiadavke zníženej horľavosti triedy A alebo B bude panel vyrobený z nehorľavého materiálu.

	Šírka mm	Dĺžka mm	Hrúbka [mm]
Akufon	600-900	1200 - 2500	12-19

Základné povrchové úpravy panelov AKUFON

HDF povrchová úprava
Viac info

MDF s dýhou
Viac info

MDF s laminátom
Viac info

Prevedenie dreveného panelu Akufon

1. Štandardné prevedenie - 18mm hrubý panel z materiálu MDF o vyššie uvedených rozmeroch perforovaný dierovaním v rôznych priemeroch s roztečou 16 alebo 32mm. Hrany panelov su opáskovane alebo prírodné podľa požiadavky a šírky medzery medzi panelmi. V štandartnom prevedení sa vyrába z materiálu MDF. Pri požiadavke zníženej horľavosti triedy A alebo B bude panel vyrobený z materiálu o požadovanej horľavosti.

2. Povrchová úprava panelov Akufon môže byť lakovaná dýha alebo HPL laminát. Dostupné dezény sa vyberajú z produkcie Egger alebo Kronospan. Viac na povrchy

3. K panelom sa dodáva pohltivá vložka v hrúbke 33 alebo 50mm a hliníkové profily na montáž.

Možnosti použitia

Zvukovopohltivý panel Akufon sa používa do priestorov a častí, kde je zvýšené mechanické zaťaženie povrchu. Jeho akustické a estetické vlastnosti ho predurčujú do priestorov na utlmenie hovoreného slova ako auly, prednáškové sály, kancelárie prípadne sa kombinuje s inými typmi panelov. Výhodou panelov je jeho estetická úroveň, variabilita hustoty dierovania a jeho zloženia, čím sa menia akusticke vlastnosti panelov a tým aj možnosť nastavenia požadovanej pohltivosti v priestore.

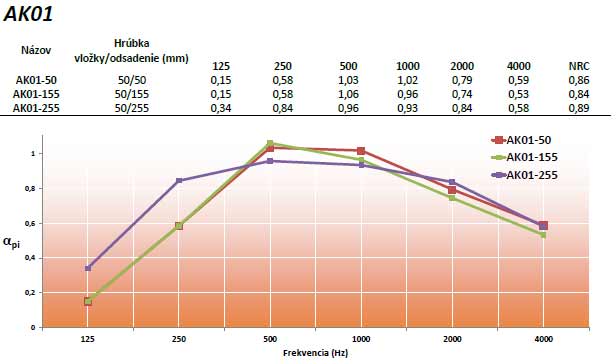

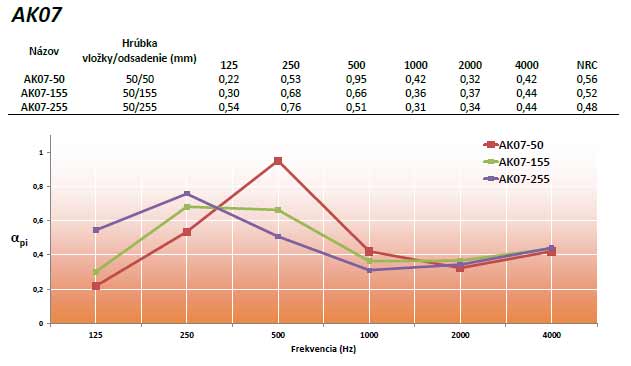

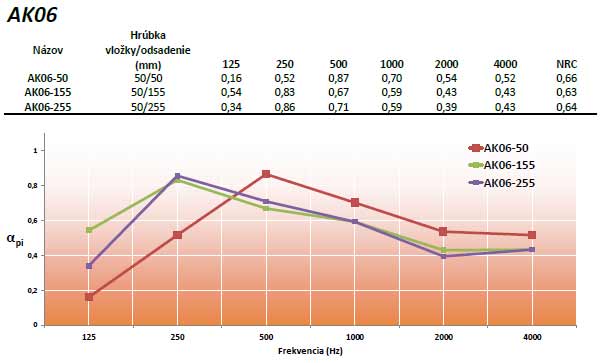

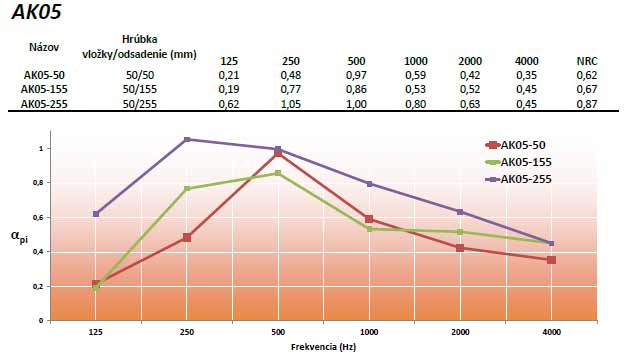

Drevené akustické panely Akufon - akustické vlastnosti

Odrazová doska

Rozmery	Hrúbka	Hmotnosť	Hustota
600 x 600 mm	12/16 mm	10,31 kg/m2	750 Kg/m3

Podmienky merania
Odsadenie od steny 8 cm. s 4 cm kamennej vlny.

Priemerný koeficient absorpcie zvuku	αm= 0,15

Vážený koeficient absorpcie zvuku	αw= 0,15

Koeficient redukcie hluku	NCR= 0,15

Dierované povrchy

Podmienky merania

Odsadenie od steny 8 cm.
+ 4 cm kamennej vlny.

Odsadenie od steny 5 cm.
+ 4 cm kamennej vlny.

Akustický panel T32

Rozmery	Hrúbka	Priemer	% perforácie	Dostupné s dierami	Hmotnosť	Hustota
600 x 600 mm	12 mm	8 mm	4,04 %	4 mm, 6 mm, 8 mm a 10 mm	9,17 kg/m2	750 Kg/m3

Priemerný koeficient absorpcie zvuku	αm= 0,30
	αm= 0,40
Vážený koeficient absorpcie zvuku	αw= 0,15
	αw= 0,25
Koeficient redukcie hluku	NCR= 0,40
	NCR= 0,45

Akustický panel G5

Rozmery	Hrúbka	Priemer	% perforácie	Dostupné s dierami	Hmotnosť	Hustota
600 x 600 mm	12 mm	6 mm	4,91 %	4 mm, 6 mm, 8 mm	9,67 kg/m2	750 Kg/m3

Priemerný koeficient absorpcie zvuku	αm= 0,45
	αm= 0,55
Vážený koeficient absorpcie zvuku	αw= 0,30
	αw= 0,40
Koeficient redukcie hluku	NCR= 0,50
	NCR= 0,55

Akustický panel Obifon mikro

Rozmery	Hrúbka	Priemer	% perforácie	Hmotnosť	Hustota
1200 x 600 mm	16 mm	0,5 mm	2,67 %	7,64 kg/m2	750 Kg/m3

Podmienky merania
Odsadenie od steny 40 cm. s 4 cm kamennej vlny.

Priemerný koeficient absorpcie zvuku	-
	αm= 0,75
Vážený koeficient absorpcie zvuku	-
	αw= 0,60
Koeficient redukcie hluku	-
	NCR= 0,75

Akustický panel Obifon Design

Rozmery	Hrúbka	Priemer	Hmotnosť	Hustota
1200 x 600 mm	12 mm	6-12-20-24-30-40-44-48-50-60 mm	6,10 kg/m2	750 Kg/m3

Podmienky merania
Odsadenie od steny 5 cm. s 4 cm kamennej vlny.

Priemerný koeficient absorpcie zvuku	-
	αm= 0,45
Vážený koeficient absorpcie zvuku	-
	αw= 0,40
Koeficient redukcie hluku	-
	NCR= 0,55

Akustický panel Obifon R32

Rozmery	Drážka	Hrúbka	% perforácie	Dostupné so slotmi	Hmotnosť	Hustota
600 x 600 mm	6 x 61 mm	12 mm	10,15%	4 mm, 6 mm, 8 mm a 10 mm	8,53 kg/m2	750 Kg/m3

Podmienky merania
Odsadenie od steny 8 cm. s 4 cm kamennej vlny.
Odsadenie od steny 5 cm. s 4 cm kamennej vlny.

Priemerný koeficient absorpcie zvuku	αm= 0,45
	αm= 0,55
Vážený koeficient absorpcie zvuku	αw= 0,25
	αw= 0,40
Koeficient redukcie hluku	NCR= 0,50
	NCR= 0,55

Materiál jadra	Drevo
Použitie v:	Interiéry
Problém	Hluk/ozvena v miestnosti
Umiestnenie na:	Stenu
Určené pre:	Byty/Domy, Školy, materské školy, Kancelárie, Športoviská, Spoločenské priestory, Nahrávacie štúdio

Koľko panelov potrebujem na dosiahnutie dobrej akustiky?

Častý dopyt pri požiadavke na lepšiu akustiku je koľko panelov potrebujem. ? Pokúsime sa odpovedať v tomto článku. Z praxe je známy poznatok,že cca 30% panelov z plochy stropu alebo stien dosahuje už veľmi dobré hodnoty utlmenia dozvuku. Pre presnejší výpočet doporučujeme použiť našu kalkulačku....

Odhlučnenie priestoru: Základné informácie a praktické tipy

Montáž:

Montáž panelov Akufon je jednoduchá a vhodná do takmer každého priestoru.

Montáž panelov na stenu šroubovaním

Montáž panelov na stenu uchytením do profilov

H profil do drážky vhodné na priznanú špáru

Uchytenie do H profilu na predsadené plechové profily

Zavesenie panelov na profily

Zavesenie panelov na profily a plechove profily

Montáž panelov na stenu lepením

Bezprofilová varianta uchytenia panelov Akufon - odsadenie panelov ku podkladu

Ukážka podkonštrukcie telocvičňa

Možnosť riešenie spojov vloženým perom

Technicke_podmienky.pdf (pdf, 273.8 kB)

Obifon_AKUFON-OBF_A_02_.dwg (dwg, 126.5 kB)

Obifon_AKUFON-OBF_A_01.dwg (dwg, 66.5 kB)

Obifon_AKUFON-OBF_A_02.pdf (pdf, 132 kB)

Obifon_AKUFON-OBF_A_01.pdf (pdf, 91.5 kB)

emisná trieda-E1.pdf (pdf, 96.4 kB)

Drevene akustické panely AKUFON - vlastnosti

Horľavosť - Reakcia na oheň

Panely AKUFON sú vyrábané z MDF dosky v bežnom prevedení alebo tažko horľavého materiálu GRENAMAT.
Horľavosť: Panel je zaradený podľa STN EN 13501-1 do skupiny A₂,S₁,d₀ ako nehorľavý alebo B,S₁,d_{0 pri použiti GRENAMATU a D S1d0 pri použití MDF dosky}

Odolnosť voči vlhku

Dosky Akufon neodolávaju pôsobeniu vlhkosti vyššej ako 60% v odvetrávanom priestore

Mechanické vlastnosti

Panely AKUFON majú výbornú odolnosť voči nárazu a sú vhodne aj do športových priestorov.

Hygiena a čistenie panelov

Čistenie mäkkým kartáčom a vysávačom, prípadne vlhkou handričkou.

Hmotnosť panelov / Hrúbka mm

8000 g/m² pri hrúbke 18mm. Hrúbka 12-16-18mm
